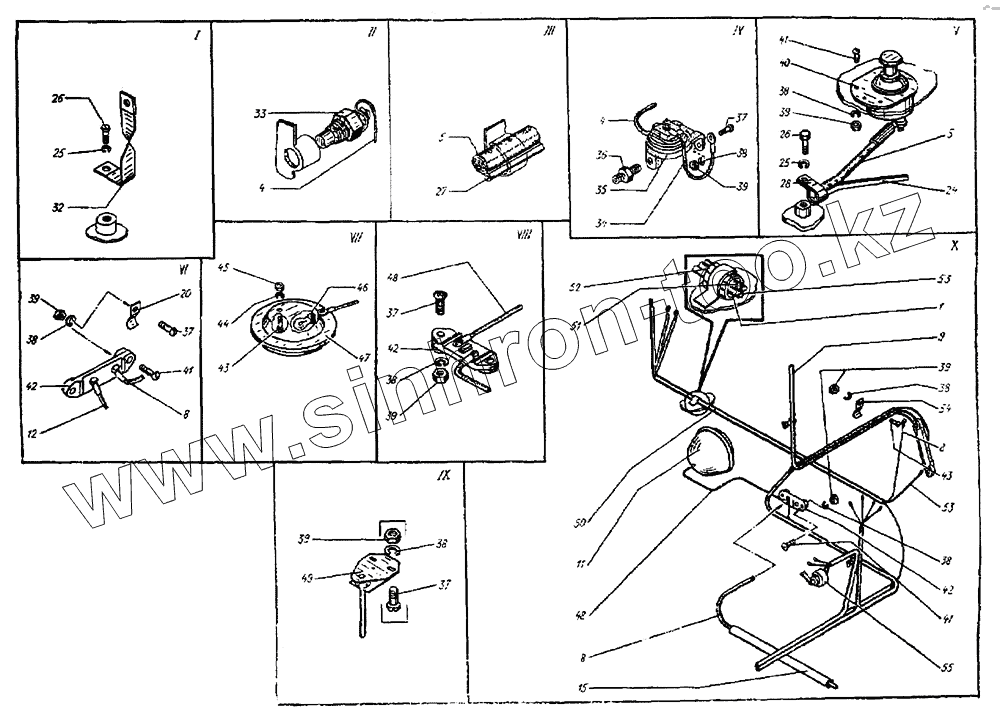

Каталог запасных частей к технике: ТВЭКС ЭО-3122. Электрооборудование
1
1
4
4
5
5
8
8
8
9
11
12
15
20
24
25
25
26
26
27
28
32
33
34
35
36
37
37
37
37
38
38
38
38
38
38
38
39
39
39
39
39
39
40
41
41
41
42
42
42
43
43
44
45
46
47
48
48
49
50
51
52
53
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭО-3323.00.71.220 | Жгут проводов двигателя | |
| 1 | ЭО-3323.00.70.220 | Жгут проводов двигателя | |
| 4 | ЭО-3122 18.05.100 | Жгут проводов | |
| 5 | ЭО-3323.00.70.310 | Провод | |
| 5 | ЭО-3323.00.71.310 | Провод | |
| 8 | ЭО-3322А.12.30.000 | Провод | |
| 9 | ЭО-3322А.42.60.000 | Жгут проводов кабины | |
| 11 | 30.3711 | Фара | |
| 12 | ЭО-3322А.12.60.000 | Провод стрелы | |
| 15 | ЭO-3122.18.05.004 | Труба | |
| 20 | Э-302-1-1600-14 | Хомутик | |
| 24 | ЭО-3323.00.70.005 | Трубопровод | |
| 25 | 6402.10.65Г | Шайба | |
| 26 | 7808.M10-8gх20 | Болт | |
| 27 | Э-302-1-2200-06 | Скоба | |
| 28 | Э-302Б-1200-31 | Хомут | |
| 32 | ЭО-3323.00.70.350 | Провод заземления | |
| 33 | ТМ100-В | Датчик | |
| 34 | Э-302-1-1602-02 | Провод | |
| 35 | ЭО-3323.00.70.370 | Датчик давления слива | |
| 36 | ЭО-3322А.24 06.003 | Штуцер | |
| 37 | 17473.М8х12 | Винт | |
| 38 | 6402.6.65 Г | Шайба | |
| 39 | 5915.M6 | Гайка | |
| 40 | ВК318-Б | Выключатель "массы" | |
| 41 | 17473.B1M6-8gx22 | Винт | |
| 42 | ПС4-А2 | Панель соединительная | |
| 43 | 17473.В1М5-8gх12 | Вант | |
| 44 | 6402.5.65 Г | Шайба | |
| 45 | 5916. M5 | Гайка | |
| 46 | A12-3 | Лампа | |
| 47 | ПК201-Д | Плафон | |
| 48 | ЭО-3322А. 12.02 000 | Провод фары | |
| 49 | 131-8104210 | Вентилятор головной | |
| 50 | 19034.111ТВ-40-230-16x0,9 | Трубка L=450±10 | |
| 51 | ЭО-332100.70.820 | Провод | |
| 52 | 18034.111ТВ-40-230-14х0,7 | Трубка, L=30±2 | |
| 53 | ЭО-3323.00.70.330 | Провод | |
| 54 | Э-302-1-1600-04 Б | Скоба | |
| 55 | ВК856 | Включатель |
