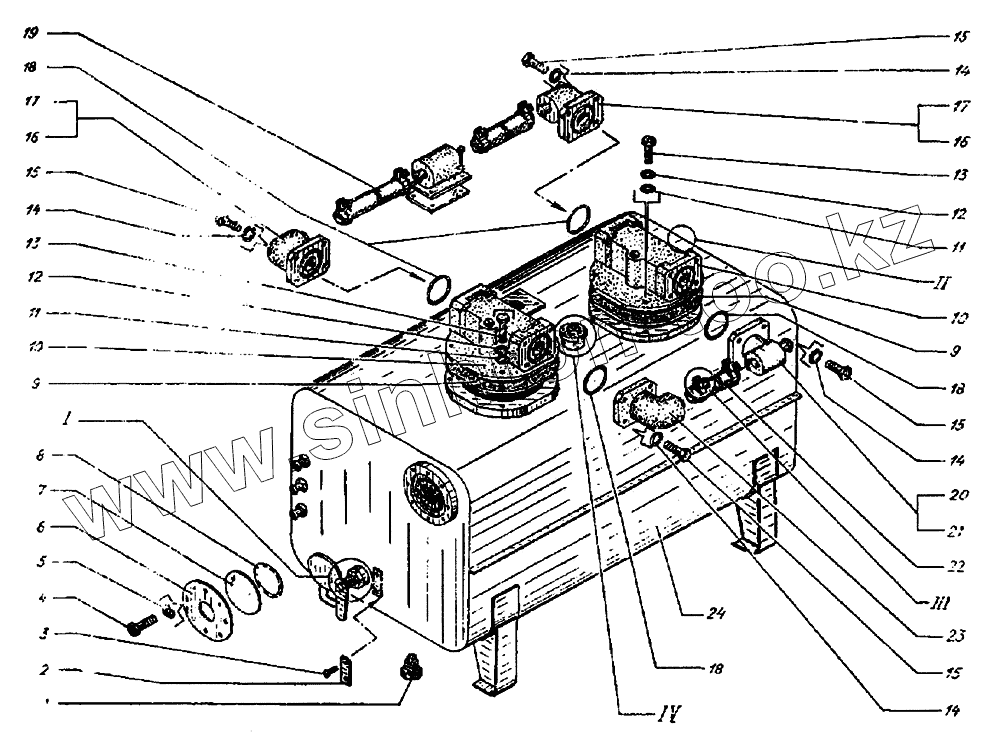

Каталог запасных частей к технике: ТВЭКС ЭО-3122. Бак гидравлический

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

10

11

11

12

12

13

13

14

14

14

14

15

15

15

15

16

16

17

17

18

18

18

19

20

21

22

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ЭО-3322А.04.08.003		Штуцер
2	ЭО-3323.01.84.008		Табличка
3	10299.3x6		Заклепка
4	7805.М6х14		Болт
5	6402.6.65Г		Шайба
6	ЭО-3322А.04.08.014		Крышка
7	ЭО-3322А.04.08.013		Стекло смотровое
8	9833.090-100-58-1-2		Кольцо
9	ЭО-3323.01.84.006		Прокладка
10	22-883.1.1.50-25		Фильтр
11	11371.14		Шайба
12	6402.14.65Г		Шайба
13	7608.М 14x45		Болт
14	6402.12.65Г		Шайба
15	7808.М12х30		Болт
16	ЭО-3323.01.84.050		Угольник
17	ЭО-3323.01.84.002		Угольник
18	9833.063-068-30-2-2		Кольцо
19	10362.40x54,5-18		Рукав, L=300
20	ЭО-332301.84.040		Тройник
21	ЭО-3323 01.84.001		Тройник
22	10362.40x54,5-16		Рукав, L=350
23	ЭО-3323.01.04.060		Угольник
24	ЭО-3323.01.84.100		Бак

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
