Каталог запасных частей к технике: ТВЭКС ЕК-20-20. 320-00-03.08.000 Установка глушителя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
15
16
25
26
27
32
33
34
36
39
40
41
44
45
46
49
50
51

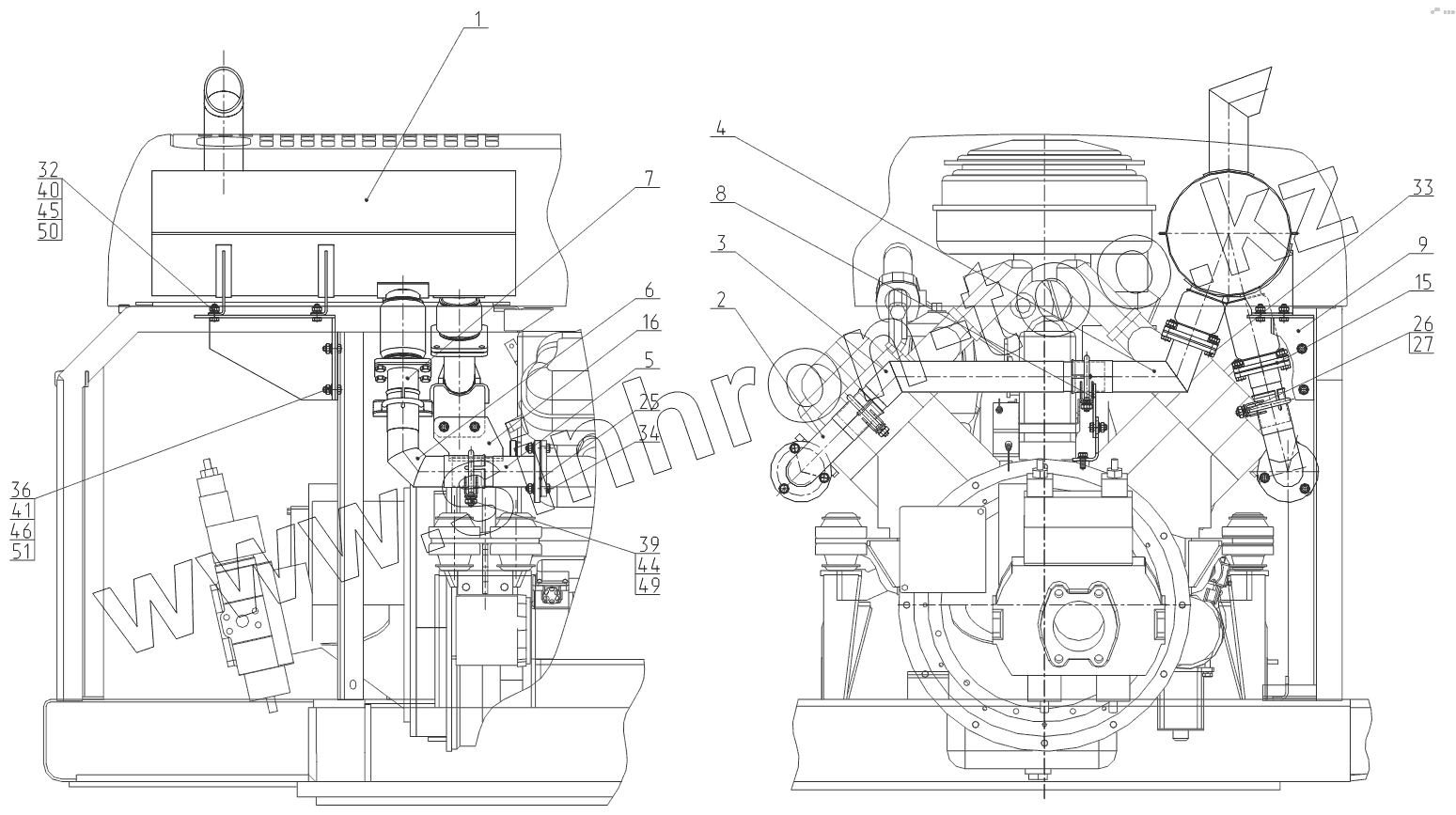

Позиция на иллюстрации Заводской номер детали Название детали
1 320-00-03.08.100 Глушитель
2 320-00-03.08.210 Труба выхлопная
3 320-00-03.08.220 Труба выхлопная
4 320-00-03.08.230 Труба выхлопная
5 320-00-03.08.310 Труба выхлопная
6 320-00-03.08.320 Труба выхлопная
7 320-00-03.08.330 Труба выхлопная
8 320-00-03.08.410 Кронштейн
9 320-00-03.08.420 Кронштейн
15 320-00-03.08.001 Прокладка
16 320-00-03.08.002 Уголок
25 225-01-03.06.102 Прокладка
26 ЭО-3323.04.00.002 Планка
27 312-04-03.51.015 Хомут
32 M10-6gx25.58.016 Болт
33 M10-6gx35.58.016 Болт
34 M10-6gx40.58.016 Болт
36 M12-6gx25.58.016 Болт
39 М8-6Н.5.016 Гайка
40 М10-6Н.5.016 Гайка
41 М12-6Н.5.016 Гайка
44 С8.01.08кп.019 Шайба
45 С10.01.08кп.019 Шайба
46 С12.01.08кп.019 Шайба
49 8.65Г.016 Шайба
50 10.65Г.016 Шайба
51 12.65Г.016 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
