Каталог запасных частей к технике: ТВЭКС ЕК-14-20. 314-02-03.08.100 Установка глушителя

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано 5846ТМ (ЕА17) (2010) E145W (ЕК-14) E145W (ЕК-14) (2005) E185W (ЕК-18) E185W (ЕК-18) (2005) E185W (ЕК-18) (2008) E225LC (2022) E225NLC (2022) TLB 825 (2016) TLB 825 (2017) TLB 825 (2019) TLB 935 (2020) TLB 935 (2021) TVEX-140W (2015) TVEX-180i (2015) TVEX-180W (2015) TX220LC (2019) TX220NLC (2019) WX200 (2019) WХ-200 (2015) WХ-200 (2017) (2017) ВП-03 (2005) ВП-05 ВП-05 (2015) ВП-05 (2005) (2005) ВП-05 (вариант) (2005) Е200СН (2018) Е245СН (2018) ЕК-12 (2005) ЕК-12 (2007) (2007) ЕК-12 (2013) (2013) ЕК-14-20 (2013) ЕК-14-90 (2011) ЕК-14-90 (2015) ЕК-18-20 (2010) ЕК-18-40 (2005) ЕК-18-45-60 (2008) ЕК-18-90 (2012) ЕК-18-90 (2015) ЕК-20-20 (2010) ЕТ-16 (2005) ЕТ-16-20 (2007) ЕТ-18-20 (2005) ЕТ-20-20 (2012) ЕТ-25 ЕТ-25-20 (2007) ЕТ-26i (2010) ЕТ-26i (2015) ТХ-210 (2015) ТХ-210 (2017) ТХ-220 (2017) ТХ-270 / 300 (2017) ТЭП-18 (2012) ЭО-3122 ЭО-3323 ЭО-3323А (2002) ЭО-3326 (2000) ЭОВ-3521 (2007) ЭОВ-3521М-1 (2007) ЭОВ-3521М-1 (2017) ЭОВ-3521М-1 (2017)

Схема > Не выбрано Перечень сборочных единиц 314-20-00.00.000 Экскаватор пневмоколесный гидравлический, (314-30-00.00.000 с гидравликой «Bosch-Rexroth») 314-20-20.00.000-20 Платформа поворотная с механизмами (314-20-20.00.000-30 с гидравликой «Bosch-Rexroth») 314-02-03.00.000 Установка силовая (314-02-03.00.000-30 с гидравликой «Bosch-Rexroth») 314-02-03.09.000 Установка насоса (314-02-03.0-.000-30 с гидравликой «Bosch-Rexroth») 312-20-02.00.000 Кабина 312-20-02.00.000 Кабина 312-20-02.50.000 Установка люка 312-20-02.40.000 Дверь 312-20-02.42.000 Установка замков 312-20-02.80.000, 312-20-02.80.000-10, 312-20-02.80.000-2 Установка зеркала заднего вида 312-20-02.80.000 Рамка верхняя 312-20-86.90.000-50 Управление экскаватором 312-20-86.90.000-50 Управление экскаватором 312-20-86.90.000-50 Управление экскаватором 005-04-90.00.000 Сиденье (до 01.06.2005 г.) 13.01.03.010 Установка педали тормоза хода 312-20-86.90.100 Колонка рулевая 312-20-86.90.100 Колонка рулевая 312-20-86.90.150 Установка руля 312-20-86.90.400-50 Пульт правый 312-20-86.90.200-50 Пульт левый ЕК-14.07.00.000-02 Механизм поворота 318-30-80.00.000-10 Гидрооборудование на поворотной платформе (с гидравликой «Bosch-Rexroth») 314-02-80.00.000 Гидрооборудование на поворотной платформе (с гидравликой ПСМ) 314-20-80.01.000-01 Трубопроводы на поворотной платформе (с гидравликой ПСМ) 314-20-80.01.000-01 Трубопроводы на поворотной платформе (с гидравликой ПСМ) 318-30-80.01.000 Трубопроводы на поворотной платформе (с гидравликой «Bosch-Rexroth») 318-30-80.01.000 Трубопроводы на поворотной платформе (с гидравликой «Bosch-Rexroth») ЭО-3323А.08.07.110-10 (60 атм.) Клапан предохранительный, ЭО-3323А.08.07.110-20 (35 атм.) 520.35.00.000 Блок плавающего положения стрелы 314-02-80.01.500 Кран 312-04-80.01.500 Блок клапанов 314-02-520.00-10 ГР Гидрораспределитель 314-02-520.00-10 ГР Гидрораспределитель 314-02-520.00-10 ГР Гидрораспределитель 520.32.00.000-20 Блок клапанов «ИЛИ» 520.20.01.000 Клапан подпиточный 314-02-80.03.650-20 Установка маслоохладительная (с г/м 310.12), 314-02-80.03.650 Установка маслоохладительная (с г/м ДЭЦ2.957) Гидроуправление на поворотной платформе (314-20-80.04.000 с гидравликой ПСМ), (314-20-80.04.000-10 с гидравликой «Bosch-Rexroth») Гидроуправление на поворотной платформе (314-20-80.04.000 с гидравликой ПСМ), (314-20-80.04.000-10 с гидравликой «Bosch-Rexroth») Гидроуправление на поворотной платформе (монтажная схема) (314-20-80.04.000 с гидравликой ПСМ), (314-20-80.04.000-10 с гидравликой «Bosch-Rexroth») ЭО-3323А.07.21.010 Гидрораспределитель ЭО-3323А.07.15.020 Клапан «ИЛИ» 13.80.04.500 Блок управления 13.80.04.820 Блок управления 13.80.04.920-20 Блок управления 13.80.04.940 Блок управления 64002.10.000 Пневмогидроаккумулятор с гидроклапанами Бак гидравлический (314-02-80.12.000-10 гидравлика ПСМ), (314-02-80.12.000-20 гидравлика «Bosch-Rexroth») 314-02-81.10.000 Пневмоуправление на поворотной платформе Электрооборудование 314-20-88.27.000, 314-20-88.27.000-30 (с подогревателем HYDRONIC) Электрооборудование 314-20-88.27.000, 314-20-88.27.000-30 (с подогревателем HYDRONIC) Электрооборудование 314-20-88.27.000, 314-20-88.27.000-30 (с подогревателем HYDRONIC) Электрооборудование 314-20-88.27.000, 314-20-88.27.000-30 (с подогревателем HYDRONIC) 314-03-23.00.000 Рабочее оборудование обратной лопаты 314-03-23.00.000 Рабочее оборудование обратной лопаты 314-02-23.80.000-10 Трубопроводы рабочего оборудования 125-90-11.01.000 (125х90х1100) Гидроцилиндр рукояти (с уплотнениями «Элконт»), 125-90-11.01.000-11 (125х90х1100) (с уплотнениями «ГидраПак») 313-00-23.94.000 Гидроцилиндр ковша (с уплотнениями «Элконт»), 313-00-23.94.000-11 (с уплотнениями «ГидраПак»), 313-00-23.95.000-10 Гидроцилиндр стрелы (с уплотнениями «Элконт»), 313-00-23.95.000-11 (с уплотнениями «ГидраПак») 314-03-23.21.100 Ковш обратной лопаты 312-04-50.00.000-14 Ход пневмоколесный 312-04-50.00.000-14 Ход пневмоколесный 312-04-50.00.000-14 Ход пневмоколесный 312-04-50.70.000 Установка отвала 314-02-70.40.000 Управление поворотом колес 314-02-71.00.000 Гидрооборудование на ходовой раме, (314-30-72.00.000 с гидравликой «Bosch-Rexroth») 314-02-71.00.000 Гидрооборудование на ходовой раме, (314-30-72.00.000 с гидравликой «Bosch-Rexroth») 314-02-71.00.000 Гидрооборудование на ходовой раме, (314-30-72.00.000 с гидравликой «Bosch-Rexroth») 13.20.69.000 (100х63х250) Гидроцилиндр опоры-отвала (с уплотнениями «Элконт»), 13.20.69.000-11 (100х63х250) (с уплотнениями «ГидраПак») 13.71.80.670-10/680-10 Гидрозамок двухсторонний ЭО-3322Б.60.05.000 Клапан пневмогидравлический ЭО-3323А.71.82.000-01 (125х80х400) Гидроцилиндр выносных опор (с уплотнениями «Элконт»), ЭО-3323А.71.82.000-11 (125х80х400) 314-02-71.00.850 Коллектор центральный ЭО-3323А.71.80.300-10 Цилиндр поворота колес правый, ЭО-3323А.71.80.400-10 левый 314-02-71.00.450 Кран буксировочный У4620.41.00.000 Гидроклапан противообгонный 314-02-82.00.000 Пневмоуправление на ходовой раме ЭО-3323.20.90.000 Мост приводной неуправляемый ЭО-3323.20.90.000 Мост приводной неуправляемый ЭО-3323.20.31.000 Передача главная 314-02-72.51.000 Коробка перемены передач 314-02-72.51.000 Коробка перемены передач 314-02-72.51.000 Коробка перемены передач ЭО-3323.20.30.000 Мост приводной управляемый ЭО-3323.20.30.000 Мост приводной управляемый ЭО-3323.20.30.000 Мост приводной управляемый 314-02-87.13.000 Установка отопителя 314-60-87.60.000 Установка подогревателя и отопителя 314-60-87.60.000 Установка подогревателя и отопителя 314-02-87.60.000 Установка подогревателя 314-02-87.60.000 Установка подогревателя 314-02-03.07.000 Установка радиаторов 314-60-04.04.000 Установка радиаторов 314-02-03.08.100 Установка глушителя 314-60-04.03.000 Установка глушителя 314-02-03.02.000 Управление двигателем 314-60-04.06.000 Управление двигателем 314-60-04.00.000 Установка силовая (гидроаппараты «Bosch-Rexroth», двигатель Perkins 1104C-44TA) 308-20-03.97.000 Установка насоса НШ 10 308-20-03.97.000-10 Установка насоса НШ 10 312-40-04.01.000-20 Установка насоса 312-40-04.02.000 Установка компрессора 314-60-04.05.000 Установка воздухоочистителя

1

2

3

4

5

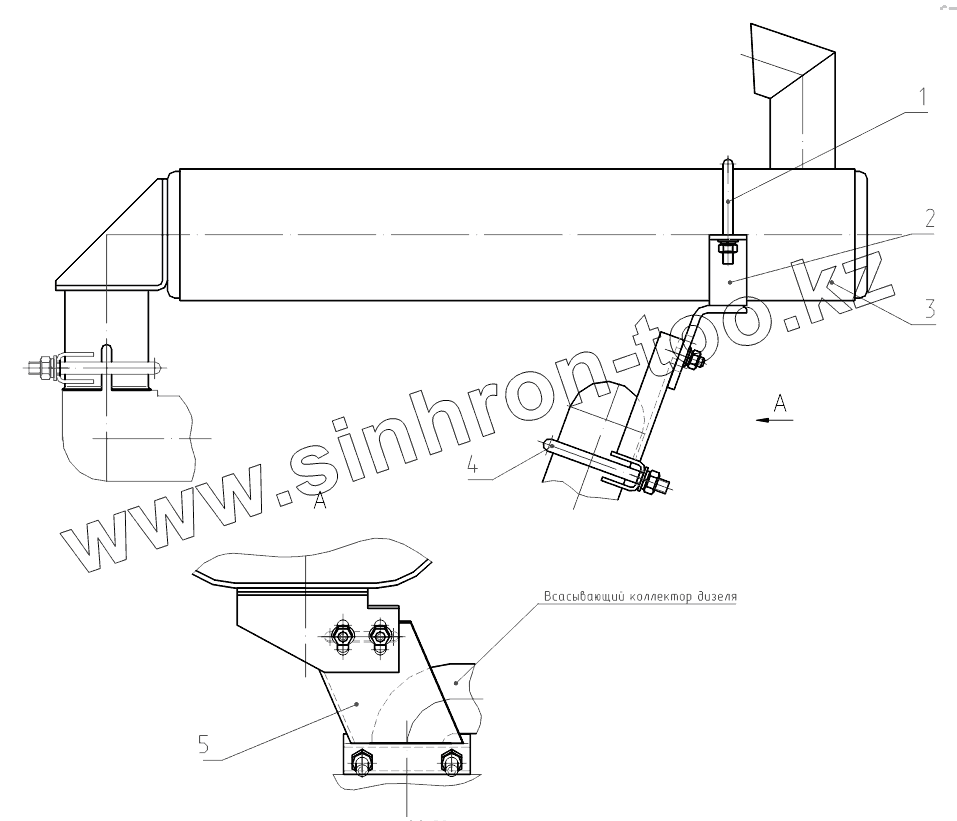

Позиция на иллюстрации	Заводской номер детали		Название детали
1	005-04-03.13.001		Хомут
2	314-02-03.08.120		Опора глушителя
3	314-04-03.05.020-20		Глушитель
4	ЭО-3323.04.00.003		Хомут
5	314-02-03.08.110		Стойка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
