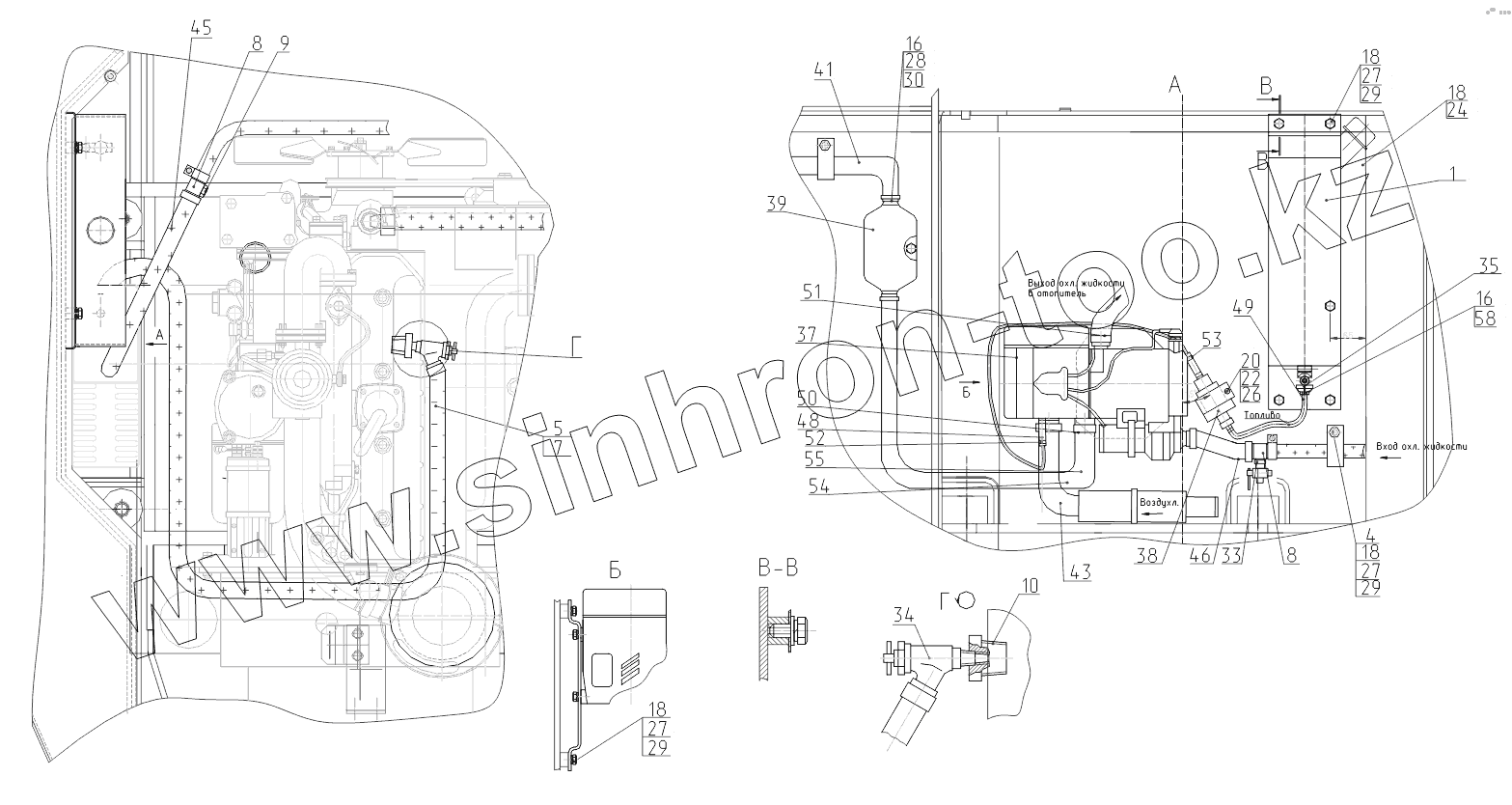

Каталог запасных частей к технике: ТВЭКС ЕК-12 (2013). 312-20-87.18.000 Установка подогревателя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
4
5
7
8
8
9
10
16
16
18
18
18
18
20
22
24
26
27
27
27
28
29
29
29
30
33
33
33
34
35
37
38
39
41
43
45
46
48
49
50
51
52
53
54
58
Позиция на иллюстрации Заводской номер детали Название детали
1 318-40-87.17.100 Бачок топливный 4,5л
4 ЭО-3323.01.05.011 Скоба
5 312-20-87.18.001 Рукав 16-1.0 ВГТУ38.105.1731-86 L=2000 мм
7 312-20-87.18.003 Оплётка
8 225-10-87.25.013 Тройник
9 ЭО-3322А.09.40.004 Пробка коническая
10 314-02-87.50.001 Переходник
12 16.03.14.002 Прокладка
13 314-60-04.00.003 Крышка
16 318-16-87.00.002 Ниппель
17 ЭО-3322А.24.01.014 Заглушка
18 ВМ8-6gх20.58.016 Болт
19 ВМ10-6gх20.58.016 Болт
20 В1М6-6gх22.58.016 Винт
22 М6-6Н.5.016 Гайка
24 14М3 Прокладка
26 С6.01.019 Шайба
27 С8.01.019 Шайба
28 С10.01.019 Шайба
29 8.65Г.016 Шайба
30 10.65Г.016 Шайба
33 ПС7 Кран
33 ПС7-2 Кран
33 ПС7-1 Кран
34 ВС-11 Кран
35 ПП6-1 Кран
37 252160050000 Жидкостный подогреватель с блоком управления, водяным насосом и кронштейном
38 25.1894.45.00.00 Дозировочный насос со встроенным топливным фильтром
39 25.1806.80.01.00 Глушитель
41 25.1816.80.08.00 Гибкий газоотводящий шланг диаметром 30 мм
43 25.1786.80.02.00 Глушитель на входе
45 20.1673.80.00.01 Шланг водяной
46 20.1673.80.00.03 Шланг водяной
48 360.75.300 Шланг топливный L=100 мм
49 090.31.101 Шланг топливный L=700 мм
50 152.10.061 Хомуты для глушителя
51 10.2065.02.00.32 Хомуты для водяных шлангов и глушителя на входе
52 10.2063.00.90.98 Хомуты для топливных шлангов
53 10.2063.01.10.98 Хомуты для топливных шлангов
54 20.1000.50.06.00 Скоба крепления дозировочного насоса
57 09031 117 Трубка
58 28/19-28 Хомут червячный
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
