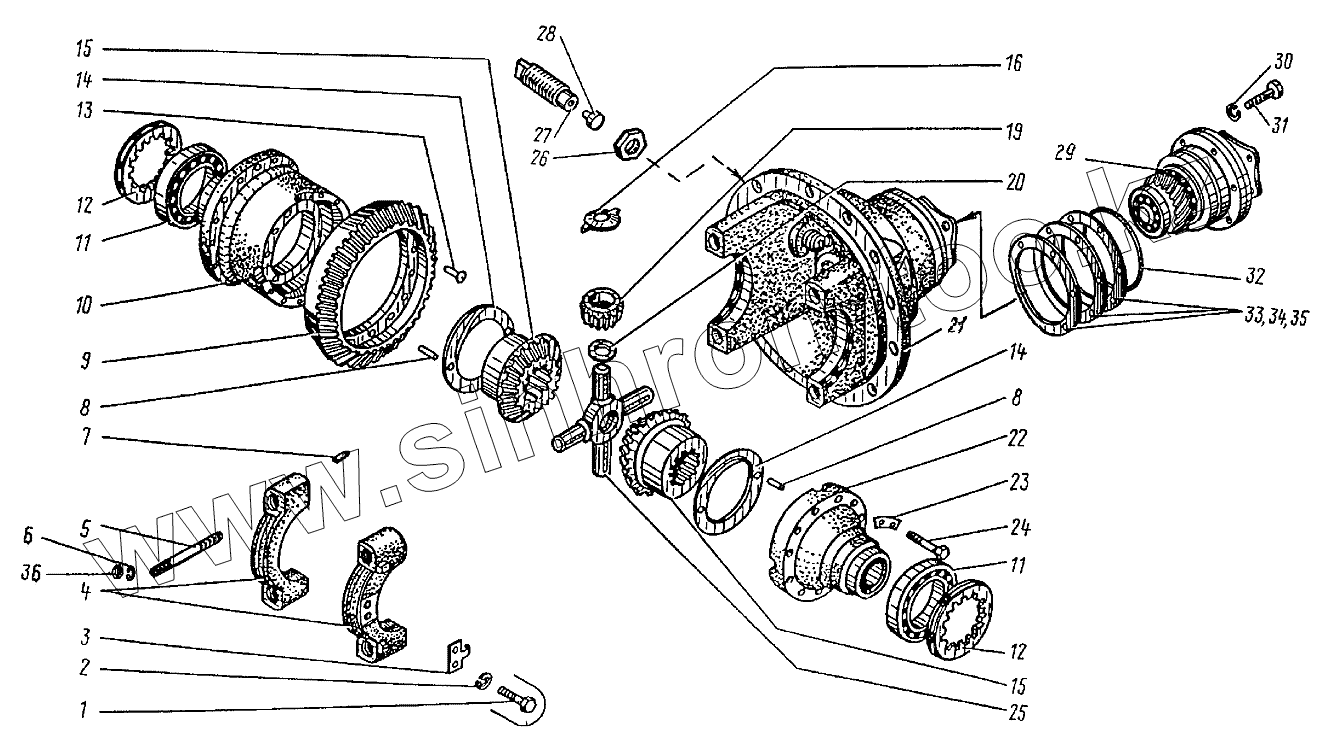

Каталог запасных частей к технике: ТВЭКС E185W (ЕК-18). Передача главная ЭО-3323.20.31.000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
10
11
11
12
12
13
14
14
15
15
16
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
Позиция на иллюстрации Заводской номер детали Название детали
1 7798.М8х20 Болт
2 6402.8.65Г Шайба
3 ЭО-3323.20.31.010 Стопор
4 ЭО-3323.20.31.004 Крышка подшипника
5 ЭО-3323.20.31.027 Шпилька
6 6402.20.65Г Шайба
7 ЭО-3323.20.31.011 Втулка
8 3128.5h8х10 Штифт
9 ЭО-3323.20.31.006 Шестерня
10 ЭО-3323.20.31.002 Чашка
11 7515 Подшипник
12 ЭО-3323.20.31.005 Гайка
13 10299.12х48 Заклепка
14 ЭО-3323.20.31.014 Шайба
15 ЭО-3323.20.31.013 Шестерня полуоси
16 ЭО-3323.20.31.017 Шайба
19 ЭО-3323.20.31.201 Сателлит
20 ЭО-3323.20.31.016 Кольцо
21 ЭО-3323.20.31.001 Корпус
22 ЭО-3323.20.31.003 Чашка
23 ЭО-3323.20.31.012 Шайба
24 7798.М12-8gх70.88.35 Болт
25 ЭО-3323.20.31.015 Крестовина
26 15522.М20х1,5 Гайка
27 ЭО-3323.20.31.007 Болт ограничительный
28 ЭО-3323.20.31.008 Сухарь
29 ЭО-3323.20.31.100 Шестерня ведущая
30 6402.12.65Г Шайба
31 7798.М12х45 Болт
32 9833.125-130-36-2-3 Кольцо
33 ЭО-3323.20.31.019 Прокладка регулировочная
34 ЭО-3323.20.31.013 Шестерня полуоси
35 ЭО-3323.20.31.020 Прокладка регулировочная
36 5915.М20 Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
