Каталог запасных частей к технике: ТТМ-3902 "Тайга". Жидкостной насос

Тип техники

Марка

Модель

Схема

1

2

3

3

3

4

5

6

7

8

9

10

11

12

13

14

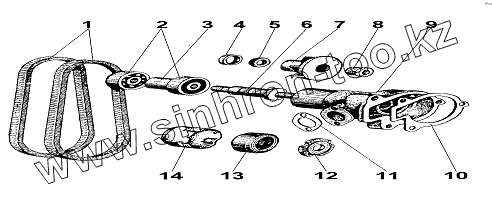

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1-11х10-1280		Ремень
2	1160305		Шарикоподшипник
3	245-1307084		Втулка
3	245-1307084-А		Втулка
4	260-1307169		Кольцо упорное
5	260-1307171		Кольцо уплотнительное
6	245-1307052-Г		Вал
7	240-1307074-В		Крыльчатка
8	240-1307075		Заглушка
9	245-1307025		Корпус
10	50-1307048-Б		Прокладка
11	50-1307049-А		Прокладка
12	01-1328		Кольцо
13	240-1307038-Б		Манжета в сборе
14	240-1307032		Обойма

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
