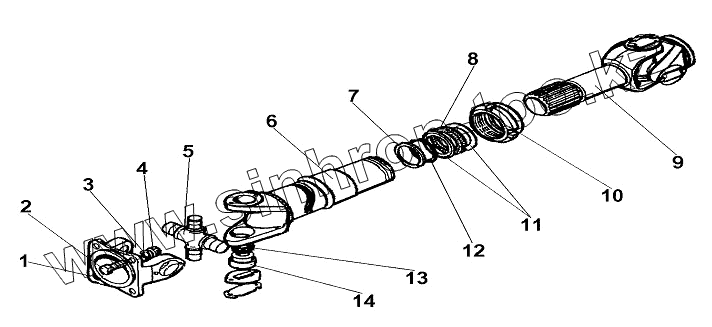

Каталог запасных частей к технике: ТТМ-3902 "Тайга". Вал карданный 3902М-2200000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3902М-2200000 | 3902М-2200000 | Вал карданный в сборе | |
| 1 | 130-2201023 | Вилка-фланец | |
| 2 | 301028-П29 | Болт | |
| 3 | 252138-П2 | Шайба пружинная | |
| 4 | 250559-П29 | Гайка | |
| 5 | 130-2201030 | Крестовина | |
| 6 | 3902-2200010 | Вал карданный с втулкой в сборе | |
| 7 | 130-2202227 | Шайба разрезная | |
| 8 | 130-2202221 | Кольцо | |
| 9 | 130-2201048 | Вилка скользящая | |
| 10 | 130-2202217 | Гайка | |
| 11 | 130-2202219 | Шайба разрезная | |
| 12 | 130-2202225 | Манжета | |
| 13 | 130-2201043 | Уплотнение торцовое в сборе | |
| 14 | 130-2201044 | Подшипник | |
| 14 | 431410-2201044-10 | Подшипник | |
| 14 | ГПЗ804805К2С10 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
