Каталог запасных частей к технике: ТТМ-3902 "Тайга". Вал карданный 3902-2203510

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано ТТМ-3902 "Тайга" (2015)

Схема > Не выбрано Двигатель Д-245.9-362 Головка блока цилиндров. Клапаны и толкатели клапанов Поршни и шатуны. Коленчатый вал и шатуны Распределительный механизм Приемник масляного насоса и масляный насос Фильтр очитки масла со сменным фильтрующим элементом Фильтр воздушный Топливопроводы и установка топливной аппаратуры Фильтр топливный тонкой очистки Термостат Жидкостной насос Вентилятор и его привод Сцепление в сборе (группы ГАЗ) Сцепление 5301 в сборе Привод управления сцеплением Коробка передач Крышка и механизм переключения передач Привод механизмом переключения передач Мультипликатор Вал карданный 3902М-2200000 Вал карданный 3902-2203510 Передача главная 3902-2601010 Передача главная 34039-2600000-50 Фрикционы (Узел фрикционов одинаков для обоих вариантов главных передач) Тормоза (Узел фрикционов одинаков для обоих вариантов главных передач) Привод управления фрикционами и тормозами (машин с управлением от рычагов) Привод управления фрикционами и тормозами (машин с управлением от руля) Муфты соединительные и полуоси Бортовая передача Амортизатор Крепление амортизаторов Подвеска опорных катков движителя Колесо ведущее движителя Катки опорные средние (с 2-го по 5-й) Для машин поставки до 2006 г. Направляющие колеса и опорные катки движителя. Для машин поставки до 2006 года. Гусеница РМШ Звено гусеницы с открытым шарниром Механизм натяжения гусеницы Приборы электрооборудования Приборы электрооборудования

1

2

3

4

5

6

7

8

8

8

8

8

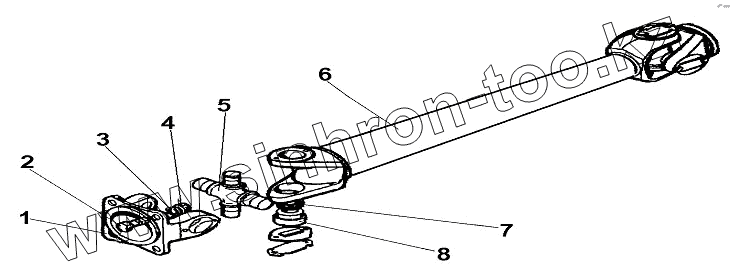

Позиция на иллюстрации	Заводской номер детали		Название детали
3902-2203510	3902-2203510		Вал карданный в сборе
1	130-2201023		Вилка-фланец
2	301028-П29		Болт
3	252138-П2		Шайба пружинная
4	250559-П29		Гайка
5	130-2201030		Крестовина
6	3902-2203520		Вал карданный
7	130-2201043		Уплотнение торцовое в сборе
8	130-2201044		Подшипник
8	431410-2201044-10		Подшипник
8	ГПЗ804805К2С10		Подшипник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
