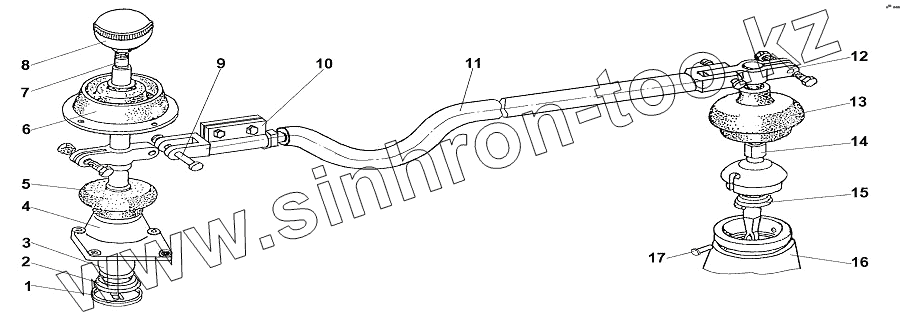

Каталог запасных частей к технике: ТТМ-3902 "Тайга". Привод механизмом переключения передач
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3205-1703130 | Шайба упорная | |
| 2 | 3205-1703104 | Пружина рычага переключения передач | |
| 3 | 3205-1703102 | Опора рычага переключения передач | |
| 4 | 3205-1703022 | Кронштейн рычага | |
| 5 | 672-1703124-А | Колпак защитный | |
| 6 | 3302-5107090 | Чехол рычага КПП | |
| 7 | 3205-1703084 | Рычаг переключения передач в сборе | |
| 8 | 3205-1703088 | Рукоятка рычага | |
| 9 | 260066-П29 | Палец 10х50 | |
| 10 | 3205-1703147 | Вилка тяги переключения передач | |
| 11 | 3902-1703100 | Тяга | |
| 12 | 3205-1703096 | Муфта соединительная | |
| 13 | 130-1702155-А | Чехол наконечника рычага | |
| 14 | 5301-1702119 | Наконечник рычага | |
| 15 | 130-1702130 | Пружина рычага | |
| 16 | 130-1702221-А | Картер рычага | |
| 17 | 130-1702017 | Фиксатор рычага |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
