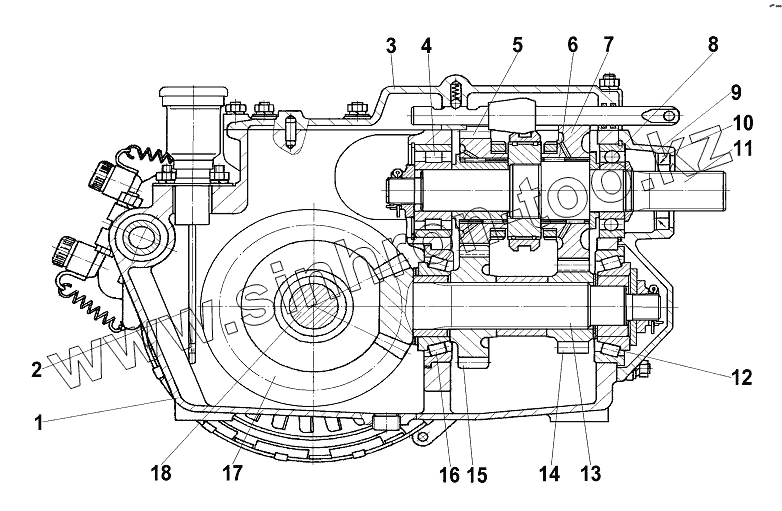

Каталог запасных частей к технике: ТТМ-3902 "Тайга". Передача главная 34039-2600000-50
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 34039-2600010-50 | 34039-2600010-50 | Главная передача | |
| 3902-2600010-50 | 3902-2600010-50 | Передача главная | |
| 1 | Корпус | Корпус | |
| 2 | Щуп | Щуп | |
| 3 | Крышка | Крышка | |
| 4 | 2310 | Подшипник | |
| 5 | 34039-3615026 | Шестерня ведущая передняя | |
| 6 | Подшипник | Подшипник | |
| 7 | 34039-3615027 | Шестерня ведущая задняя | |
| 8 | Подшипник | Подшипник | |
| 9 | Крышка | Крышка | |
| 10 | 51-2402052-Б4 | Манжета | |
| 11 | 34039-3615022 | Вал ведущий | |
| 12 | Подшипник | Подшипник | |
| 13 | 34039-2601140 | Шестерня ведущая главной передачи | |
| 14 | 34039-3615034 | Шестерня ведомая задняя | |
| 15 | 34039-3615032 | Шестерня ведомая передняя | |
| 16 | Подшипник | Подшипник | |
| 17 | 47-2501038 | Ведомая шестерня главной передачи | |
| 18 | 71-2601210 | Вал ведомый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
