Каталог запасных частей к технике: ТТМ-3902 "Тайга". Механизм натяжения гусеницы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

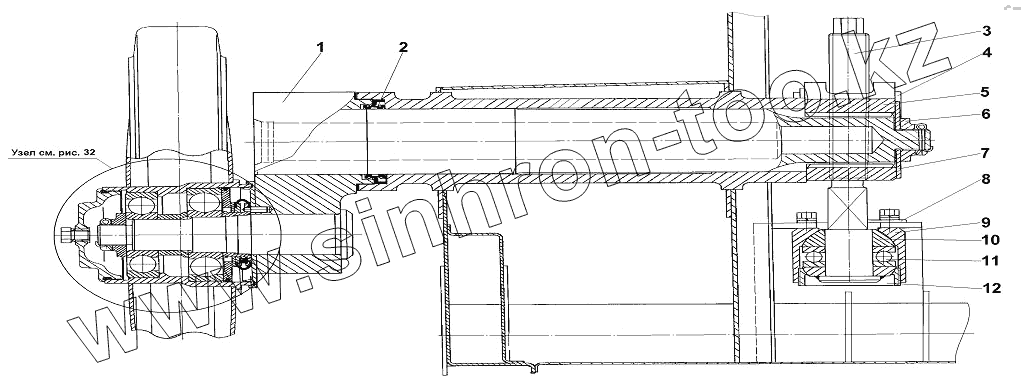

ТТМ3902М-3211010
1
2
3
4
5
6
7
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали
ТТМ3902М-3211010 ТТМ3902М-3211010 Механизм натяжения
1 ТТМ3202М-2948110 Кривошип механизма натяжения
2 71-2607040-01 Сальник наружный бортовой передачи
3 ТТМ3902М-3211020 Винт механизма натяжения в сборе
4 ТТМ3902М-3211015 Палец
5 ТТМ3902М-2948101 Вилка механизма натяжения
6 70-141514 Гайка оси катка
7 ТТМ3902М-2948001-01 Шайба
8 3902М-2948102 Стопор
9 ТТМ3902М-3211013 Корпус шаровой опоры
10 ТТМ3902М-3211012 Опора шаровая
11 8308 Подшипник
12 ТТМ3902М-3211011 Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
