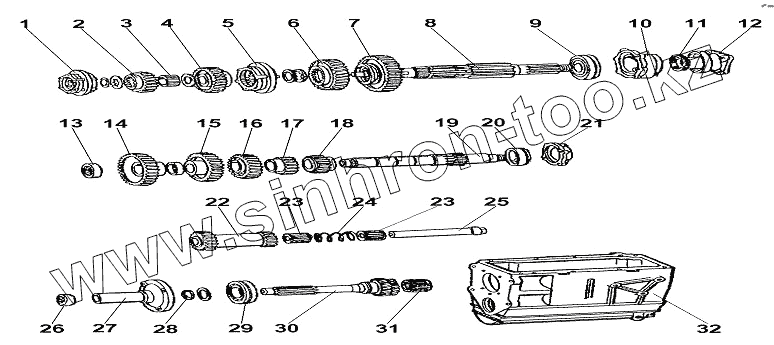

Каталог запасных частей к технике: ТТМ-3902 "Тайга". Коробка передач
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5301-1700010-20 | 5301-1700010-20 | Коробка передач в сборе | |
| 1 | 130-1701151-А | Синхронизатор четвертой-пятой передач в сборе | |
| 2 | 130-1701181 | Шестерня четвертой передачи | |
| 3 | 130-1701182 | Втулка в сборе | |
| 4 | 130-1701131 | Шестерня третьей передачи | |
| 5 | 130-1701150-А | Синхронизатор второй-третьей передач в сборе | |
| 6 | 130-1701127 | Шестерня второй передачи | |
| 7 | 130-1701112 | Шестерня первой передачи | |
| 8 | 130-1701105-Б2 | Вал вторичный | |
| 9 | 306551-П | Подшипник | |
| 10 | 130-1701145 | Крышка заднего подшипника вторичного вала | |
| 11 | 309825-П | Манжета крышки подшипника | |
| 12 | 130-1701147 | Фланец с отражателем в сборе | |
| 13 | 306893-П | Подшипник | |
| 14 | 5301-1701056 | Шестерня привода промежуточного вала | |
| 15 | 431440-1701185 | Шестерня четвертой передачи | |
| 16 | 451410-1701051 | Шестерня третьей передачи | |
| 17 | 431410-1701054 | Шестерня заднего хода | |
| 18 | 431410-1701049 | Шестерня второй передачи | |
| 19 | 431410-1701048 | Вал промежуточный | |
| 20 | 306515-П | Подшипник | |
| 21 | 130-1701074 | Крышка | |
| 22 | 130-1701082 | Блок шестерен | |
| 23 | 120-1701180 | Подшипник | |
| 24 | 130-1701086-А | Пружина | |
| 25 | 130-1701092 | Ось | |
| 26 | 306621-П | Подшипник | |
| 27 | 431410-1701040 | Крышка | |
| 28 | 309827-П | Манжета в сборе | |
| 29 | 306516-П | Подшипник | |
| 30 | 433360-1701030 | Вал первичный | |
| 31 | 306647-П | Подшипник | |
| 32 | 130-1701015-Б2 | Картер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
