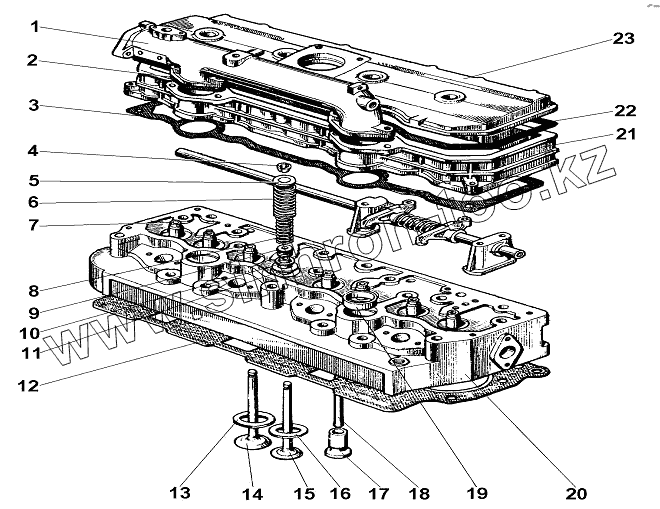

Каталог запасных частей к технике: ТТМ-3902 "Тайга". Головка блока цилиндров. Клапаны и толкатели клапанов
1
2
3
4
5
6
6
6
7
8
9
10
11
12
12
12
13
14
14
14
15
15
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 245-1003033-Г | Коллектор | |
| 2 | 240-1002038-02 | Прокладка | |
| 3 | 240-2003108 | Прокладка | |
| 4 | 50-1007053-А1 | Сухарь клапана | |
| 5 | 240-1007048 | Тарелка пружин клапана | |
| 6 | 240-1007045-А2 | Пружина клапана наружная | |
| 6 | 240-1007045-А5 | Пружина клапана наружная | |
| 7 | 240-1007032-Б-01 | Втулка | |
| 8 | 240-1007046-А1 | Пружина клапана внутренняя | |
| 9 | Манжета | Манжета | |
| 10 | 240-1007055 | Шайба пружины клапана верхняя | |
| 11 | 240-1017054 | Шайба пружины клапана нижняя | |
| 12 | 50-1003020-А4 | Прокладка головки | |
| 12 | 50-1003020-А3 | Прокладка головки | |
| 13 | 245-1003018 | Седло клапана впускного | |
| 14 | 240-1007014-Б4 | Клапан впускной | |
| 14 | 240-1007014-Б7 | Клапан впускной | |
| 15 | 240-1007015-Б6 | Клапан выпускной | |
| 15 | 240-1007015-Б7 | Клапан выпускной | |
| 16 | 245-1003019 | Седло клапана выпускного | |
| 17 | 240-1007375-А1 | Толкатель | |
| 18 | 240-1007310-Б | Штанга | |
| 19 | 50-1003103-А | Стакан | |
| 20 | 245-1003015-А-01 | Головка цилиндров | |
| 21 | 240-1003032-А | Крышка головки цилиндров | |
| 22 | 240-1003109 | Прокладка | |
| 23 | 245-1003122 | Колпак |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
