Каталог запасных частей к технике: ТТМ-3902 "Тайга". Двигатель Д-245.9-362
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

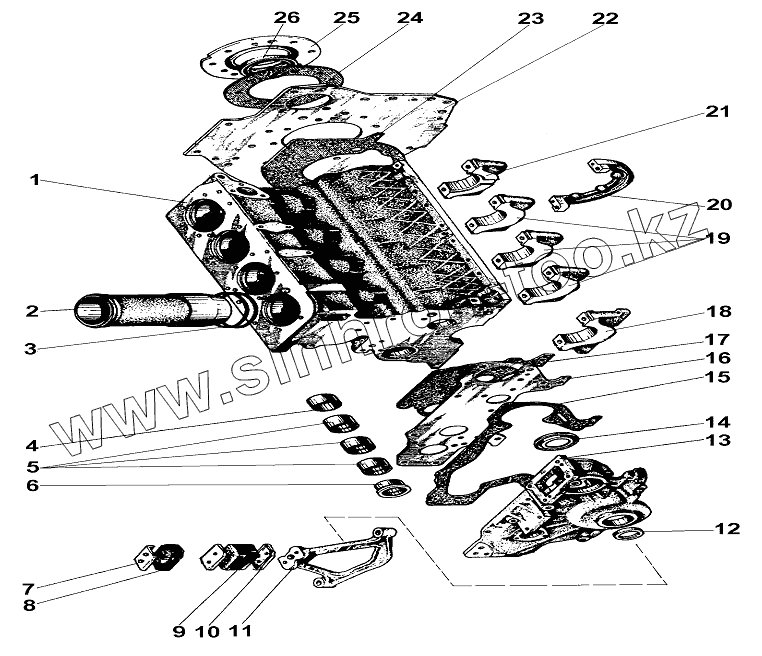

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Д-245.9-362 | Д-245.9-362 | Двигатель в сборе | |
| 1 | 240-1002015-А2-03 | Блок цилиндров | |
| 2 | 245-1002021 | Гильза блока цилиндров | |
| 3 | 245-1002022 | Кольцо гильзы | |
| 4 | 240-1002068-А | Втулка | |
| 5 | 240-1002067-А | Втулка | |
| 6 | 240-1002069 | Втулка | |
| 7 | 240-1001028 | Пластина | |
| 8 | 240-1001031 | Подушка | |
| 9 | 240-1001036 | Подушка | |
| 10 | 240-1001027 | Каркас | |
| 11 | 240-1001015-Б-01 | Опора передняя | |
| 12 | 240-1002055 | Манжета | |
| 13 | 240-1002065-А-01 | Крышка распределительная | |
| 14 | 50-1002066 | Маслоотражатель | |
| 15 | 240-1002064-А | Прокладка | |
| 16 | 240-1002030 | Щит | |
| 17 | 240-1002033 | Прокладка | |
| 18 | 50-1005141-Б | Крышка | |
| 19 | 50-1005140-Б | Крышка | |
| 20 | 50-1002042-В | Опора картера | |
| 21 | 50-1005152-В | Крышка | |
| 22 | 50-1002313-В | Лист задний | |
| 23 | 240-1002314 | Прокладка | |
| 24 | 50-1002316-А2 | Прокладка | |
| 25 | 240-1002300 | Крышка сальника | |
| 26 | 240-1002305 | Манжета |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
