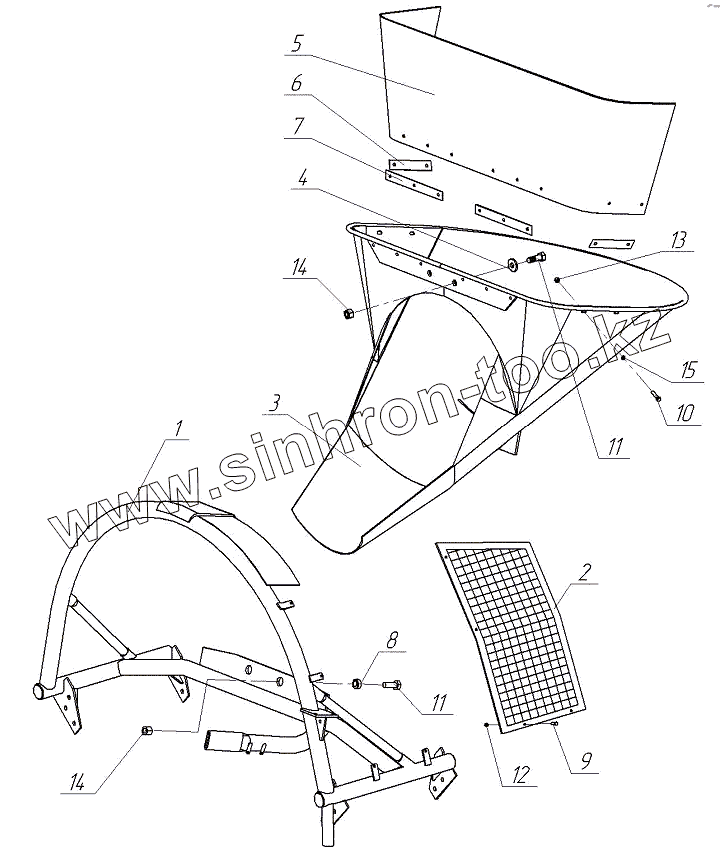

Каталог запасных частей к технике: TIGARBO АБС TIGARBO. Установка загрузочной воронки
42184-27.14.00.000-02
42184-27.08.00.000-03Э
1
1
2
3
3
4
5
6
7
8
9
10
11
11
12
13
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 42184-27.14.00.000-02 | 42184-27.14.00.000-02 | Воронка | |
| 42184-27.08.00.000-03Э | 42184-27.08.00.000-03Э | Воронка | |
| 1 | 42184-27.08.01.000-ОЗЭ | Подвеска | |
| 1 | 42184-27.14.01.000-02 | Подвеска | |
| 2 | 42184-27.14.01.210 | Решетка | |
| 3 | 0804-793.00.000 | Воронка | |
| 3 | 0804-792.00.000 | Воронка | |
| 4 | 42184-27.14.00.001 | Шайба | |
| 5 | 42184-27.14.00.002 | Ограждение | |
| 6 | 42184-27.14.00.003 | Пластина | |
| 7 | 42184-27.14.00.004 | Пластина | |
| 8 | 42184-27.00.00.021 | Штифт пружинный | |
| 9 | Болт М6-6gx20.48.106 | Болт М6-6gx20.48.106 | |
| 10 | Болт М8-6gx35.48.106 | Болт М8-6gx35.48.106 | |
| 11 | Болт М16-6gx45.88.106 | Болт М16-6gx45.88.106 | |
| 12 | Гайка М6-6Н.8.NF | Гайка М6-6Н.8.NF | |
| 13 | Гайка М8-6Н.8.NF | Гайка М8-6Н.8.NF | |
| 14 | Гайка М16-6Н.8.NF | Гайка М16-6Н.8.NF | |
| 15 | Шайба 8.05.106 | Шайба 8.05.106 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
