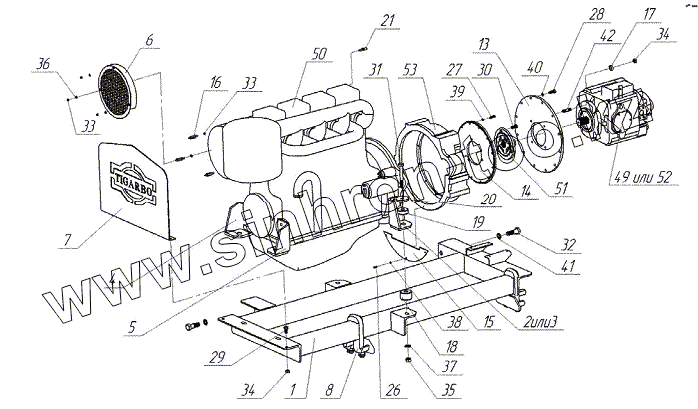

Каталог запасных частей к технике: TIGARBO АБС TIGARBO. Установка силовая
31С.02.00.000-01
31С.02.00.000
1
1
2
3
4
5
6
7
8
13
14
15
16
17
18
19
20
21
26
27
28
29
30
31
32
33
33
34
34
35
36
37
38
39
40
41
42
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31С.02.00.000-01 | 31С.02.00.000-01 | Установка силовая | |
| 31С.02.00.000 | 31С.02.00.000 | Установка силовая | |
| 1 | 1082.03.03.000-01 | Рама | |
| 1 | 1082.03.03.000 | Рама | |
| 2 | 1082.03.04.000 | Кронштейн | |
| 3 | 1082.03.04.000-01 | Кронштейн | |
| 4 | 1082.03.05.000 | Кронштейн | |
| 5 | 1082.03.05.000-01 | Кронштейн | |
| 6 | 1082.03.06.000 | Кожух на вентилятор | |
| 7 | 1082.03.08.000 | Кожух | |
| 8 | 42184-27.43.00.000 | Хомут | |
| 13 | 31С02.00.001 | Диск | |
| 14 | 31С.02.00.002 | Диск ведущий | |
| 15 | 31С.02.00.003 | Крышка | |
| 16 | 1082.03.00.008 | Ось | |
| 17 | 42184-27.00.00.016 | Шайба | |
| 18 | 42184-27.01.00.039 | Втулка | |
| 19 | 42184-27.01.00.039-01 | Втулка | |
| 20 | 42184-27.01.00.047 | Крышка | |
| 21 | 1082.03.00.006 | Штуцер | |
| 26 | Болт М6-6gx14.88.106 | Болт М6-6gx14.88.106 | |
| 27 | Болт М8-6gx25.88.106 | Болт М8-6gx25.88.106 | |
| 28 | Болт М10-6gx30.88.106 | Болт М10-6gx30.88.106 | |
| 29 | Болт М12-6gx25.88.106 | Болт М12-6gx25.88.106 | |
| 30 | Болт М12x1,25-6gx25.109.40Х.106 | Болт М12x1,25-6gx25.109.40Х.106 | |
| 31 | Болт М16x1,5-6gx120.88.106 | Болт М16x1,5-6gx120.88.106 | |
| 32 | Болт М20-6gx60.88.106 | Болт М20-6gx60.88.106 | |
| 33 | Гайка М6-6Н.8.NF | Гайка М6-6Н.8.NF | |
| 34 | Гайка М12-6Н.8.NF | Гайка М12-6Н.8.NF | |
| 35 | Гайка М16x1,5-6Н.8.NF | Гайка М16x1,5-6Н.8.NF | |
| 36 | Шайба6.01.106 | Шайба 6.01.106 | |
| 37 | Шайба16.01.106 | Шайба 16.01.106 | |
| 38 | Шайба6.65Г.106 | Шайба 6.65Г.106 | |
| 39 | Шайба8.65Г.106 | Шайба 8 65Г.106 | |
| 40 | Шайба10.65Г.106 | Шайба 10.65Г.106 | |
| 41 | Шайба20.65Г.106 | Шайба 20 65Г.106 | |
| 42 | Шпилька М12-6gx40.109.40Х.106 | Шпилька М12-6gx40.109.40Х.106 | |
| 49 | НП-90 | Гидронасос НП-90 | |
| 50 | DEUTZ F4L 912 | Дизель DEUTZ F4L 912 | |
| 51 | CF-K-100-165-63884 | Муфта CENTA | |
| 52 | НП-112 | Гидронасос НП-112 | |
| 53 | 0423 3644R | Картер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
