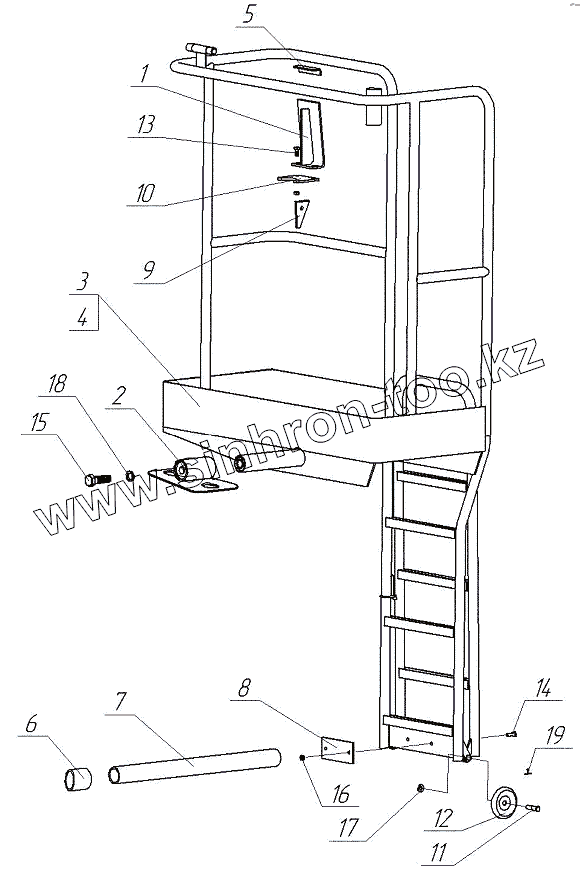

Каталог запасных частей к технике: TIGARBO АБС TIGARBO. Установка лестницы
1
1
2
3
4
6
7
8
9
10
11
12
13
14
15
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 42184-27.00.02.000-01 | Опора | |
| 1 | 42184-27.00.02.000 | Опора | |
| 2 | 42184-27.00.05.000 | Кронштейн | |
| 3 | 42184-27.19.00.000 | Лестница | |
| 4 | 27С.01.02.000 | Разметка сигнальная | |
| 5 | 27С.01.00.001 | Накладка | |
| 6 | 27С.01.00.002 | Втулка | |
| 7 | 27С.01.00.003 | Труба | |
| 8 | 27С.01.00.004 | Пластина | |
| 9 | 42184-27.14.01.112 | Ребро | |
| 10 | 42184-27.14.01.113 | Планка | |
| 11 | 42184-27.19.00.002 | Ось | |
| 12 | 42184-27.19.00.003 | Кольцо | |
| 13 | Болт М8-6gx20.88.106 | Болт М8-6gx20.88.106 | |
| 14 | Болт М8-6gx25.88.106 | Болт М8-6gx25.88.106 | |
| 15 | Болт М20-6gx60.88.106 | Болт М20-6gx60.88.106 | |
| 17 | Гайка М8-6Н.5.NF | Гайка М8-6Н.5.NF | |
| 18 | Шайба20.65Г.106 | Шайба 20 65Г.106 | |
| 19 | Шплинт 2,5x20.106 | Шплинт 2,5x20.106 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
