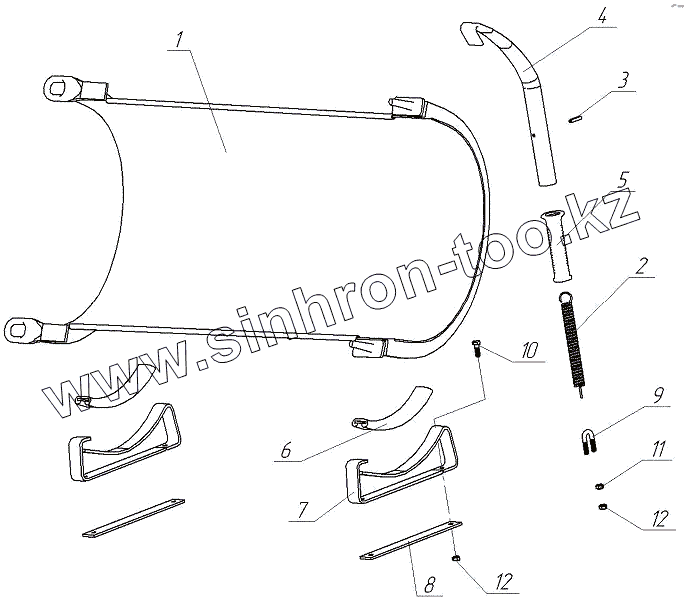

Каталог запасных частей к технике: TIGARBO АБС TIGARBO. Установка дополнительного желоба
1
2
3
4
5
6
7
8
9
10
11
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 42184-27.18.00.000 | Желоб | |
| 2 | 5300.06.03.001 | Пружина | |
| 3 | 42184-27.51.00.007-01 | Штифт | |
| 4 | 5300.06.03.005-01 | Крюк | |
| 5 | 5300.06.03.006-01 | Ручка | |
| 6 | 5300.06.04.001 | Подушка | |
| 7 | 5300.06.04.100 | Кронштейн | |
| 8 | 5300.06.00.005 | Прокладка | |
| 9 | 5300.06.00.008 | Хомут | |
| 10 | Болт М8-6gx25.88.106 | Болт М8-6gx25.88.106 | |
| 11 | Гайка М8-6Н.5 | Гайка М8-6Н.5 | |
| 12 | Гайка М8-6Н.5.NF | Гайка М8-6Н.5.NF |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
