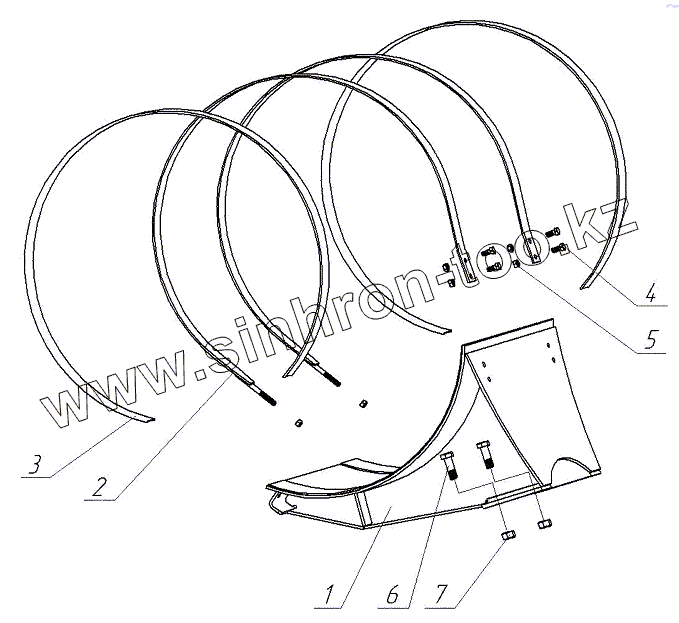

Каталог запасных частей к технике: TIGARBO АБС TIGARBO. Установка бака водяного
09С.02.00.000
1
2
3
4
5
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 09С.02.00.000 | 09С.02.00.000 | Установка бака водяного | |
| 1 | 09С.02.01.000 | Кронштейн бака | |
| 2 | 09С.02.02.000 | Стяжка | |
| 3 | 42184-27.49.00.003 | Лента | |
| 4 | Болт М12x1,25-6gx28.88.106 | Болт М12x1,25-6gx28.88.106 | |
| 5 | Гайка М12x1,25-6Н.88.NF | Гайка М12x1,25-6Н.88.NF | |
| 6 | Болт М20x1,5-6gx60.109 | Болт М20x1,5-6gx60.109 | |
| 7 | 853528 | Гайка М20x1,5-6Н.10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
