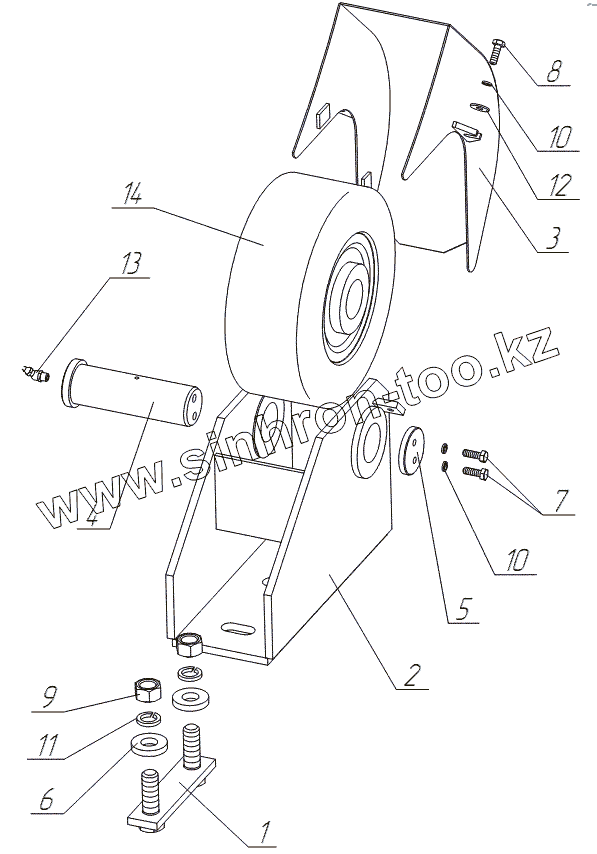

Каталог запасных частей к технике: TIGARBO АБС TIGARBO. Ролик «9» в сборе
42184-27.10.00.000-03Э
1
2
3
3
4
5
6
7
8
8
9
10
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 42184-27.10.00.000-03Э | 42184-27.10.00.000-03Э | Ролик | |
| 1 | 42184.27.10.01.000-03Э | Основание | |
| 2 | 42184.27.10.03.000-03Э | Кронштейн | |
| 3 | 42184.27.10.04.000-03Э | Кожух | |
| 3 | 42184.27.10.00.001-03Э | Кожух | |
| 4 | 42184.27.10.00.002-03Э | Ось | |
| 5 | 42184.27.10.00.003-03Э | Шайба | |
| 6 | 42184-27.13.00.004 | Шайба | |
| 7 | Болт М8-8gх25.88 | Болт М8-8gх25.88 | |
| 8 | Болт М8-6gх25.48 | Болт М8-6gх25.48 | |
| 8 | Болт М8-6gх45.48 | Болт М8-6gх45.48 | |
| 9 | Гайка М20-6Н.5 | Гайка М20-6Н.5 | |
| 10 | Шайба8.65Г.05 | Шайба 8. 65Г.05 | |
| 11 | Шайба20.65Г.106 | Шайба 20 65Г.106 | |
| 12 | Шайба8.01.106 | Шайба 8.01.106 | |
| 13 | Н2/8х1STN64 | Масленка 2.2.45 | |
| 14 | 42184-27.10.02.000-03Э | Ролик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
