Каталог запасных частей к технике: TIGARBO АБС TIGARBO. Ролик «9»

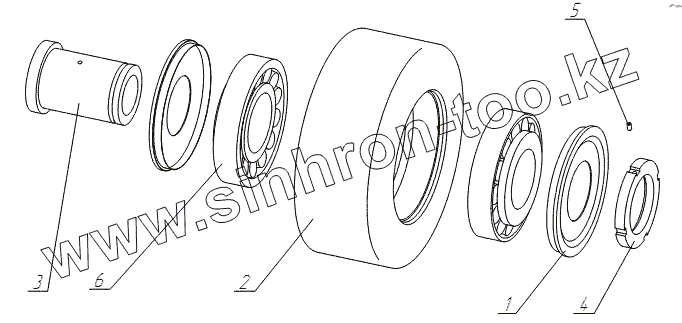

42184-27.10.02.000-03Э
1
2
3
4
5
5
5
6
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 42184-27.10.02.000-03Э | 42184-27.10.02.000-03Э | Ролик | |
| 30315 АК | 30315 АК | Крышка 30315 АК | |
| 1 | 42184-27.10.02.010-03Э | Крышка | |
| 2 | 42184-27.10.02.001-03Э | Ролик | |
| 3 | 42184-27.10.02.002-03Э | Втулка | |
| 4 | 42184-27.10.02.003-03Э | Гайка | |
| 5 | 42184-27.13.02.004 | Винт | |
| 5 | Винт ВМ5х10 | Винт ВМ5х10 | |
| 5 | Винт М5х10 | Винт М5х10 | |
| 6 | 7610К1 | Подшипник 7610К1 | |
| 6 | 30315А | Подшипник 30315А |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
