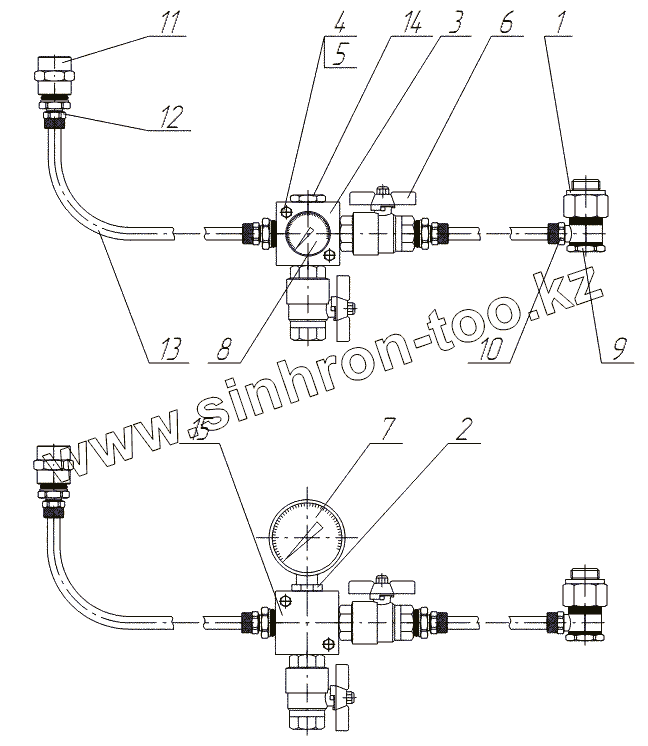

Каталог запасных частей к технике: TIGARBO АБС TIGARBO. Пневмоузел
4135.08.000-01
4135.08.000-02
4135.08.000-03
4135.08.000-04
4135.08.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4135.08.000-01 | 4135.08.000-01 | Пневмоузел | |
| 4135.08.000-02 | 4135.08.000-02 | Пневмоузел | |
| 4135.08.000-03 | 4135.08.000-03 | Пневмоузел | |
| 4135.08.000-04 | 4135.08.000-04 | Пневмоузел | |
| 4135.08.000 | 4135.08.000 | Пневмоузел | |
| 1 | 4100.04.00.006 | Прокладка | |
| 2 | 4135.05.002 | Штуцер | |
| 3 | 4135.08.003 | Корпус | |
| 4 | Болт М5-6gx40.58 | Болт М5-6gx40.58 | |
| 5 | Гайка М5 | Гайка М5 | |
| 6 | SPAIN DN 15 1/2 | Кран шаровой | |
| 7 | МТП-1М-16 | Манометр | |
| 8 | МО43-Р12 1/8 | Манометр | |
| 9 | 1635-01-1/2 | Полый болт | |
| 10 | 1610 10/8-1/2 | Серьга | |
| 11 | 2543 1/2 | Муфта | |
| 12 | 1511 10/8-1/2 | Фиттинг | |
| 13 | TRN 10/8 | Трубка | |
| 14 | 2611 1/2 | Заглушка | |
| 15 | 3033 1/2 | Корпус |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
