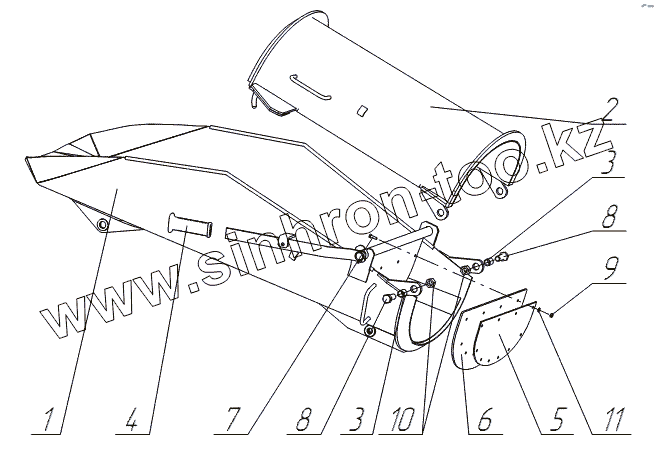

Каталог запасных частей к технике: TIGARBO АБС TIGARBO. Лотковая система
6304.04.00.000-01
1
2
3
3
4
5
6
7
8
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6304.04.00.000-01 | 6304.04.00.000-01 | Лоток | |
| 1 | 42184-27.56.01.000-01 | Лоток | |
| 2 | 42184-27.56.02.000 | Желоб | |
| 3 | 0804-1279.001 | Втулка | |
| 4 | 5300.06.03.006 | Ручка | |
| 5 | 6304.04.00.001 | Прижим | |
| 6 | 6304.04.00.006 | Скребок | |
| 7 | Болт М6-6gx20.48 | Болт М6-6gx20.48 | |
| 8 | Болт М16-6gx45.56 | Болт М16-6gx45.56 | |
| 9 | Гайка М6-6Н.5.106 | Гайка М6-6Н.5.106 | |
| 10 | Гайка М16 | Гайка М16 | |
| 11 | Шайба6.05.106 | Шайба 6.05.106 |
