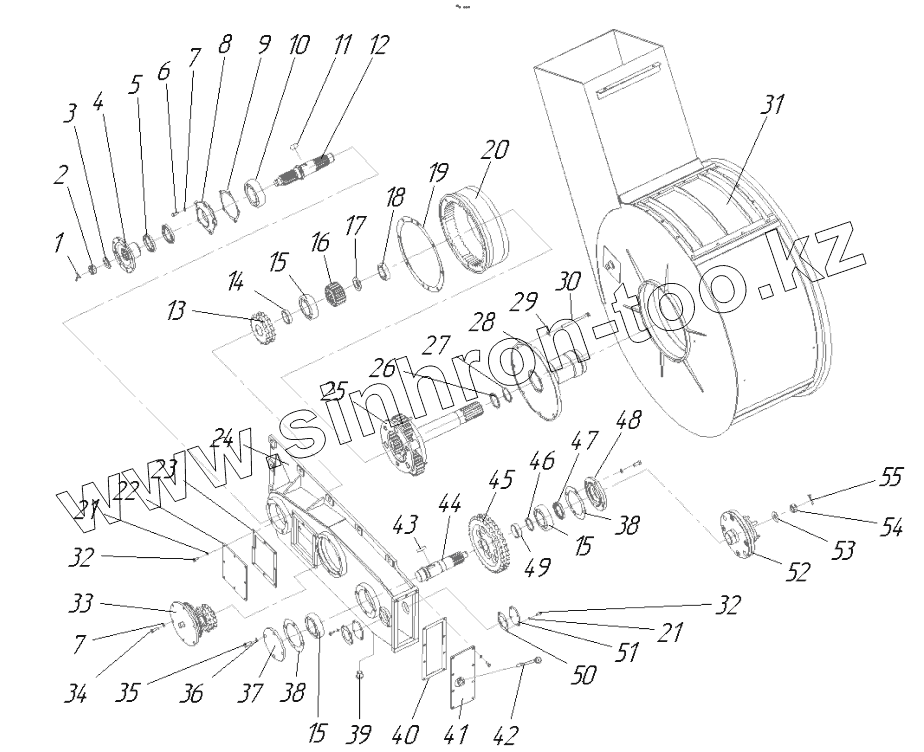

Каталог запасных частей к технике: СпецАгрегат ФРС-1 (ФРСУ-1). Редуктор метателя
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
15
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Шплинт 6,3x63 | Шплинт | |
| 2 | Гайка М30x1,5-6H | Гайка | |
| 3 | Шайба 30 | Шайба | |
| 4 | 375-1802079 | Фланец передний | |
| 5 | Манжета2.1-70x92-3-1 | Манжета | |
| 6 | Болт М10-6gx25 | Болт | |
| 7 | Шайба 10 | Шайба | |
| 8 | 375-1802027-01 | Крышка | |
| 9 | 375-1802049 | Прокладка регулировочная | |
| 10 | Подшипник 312 | Подшипник | |
| 11 | Шпонка 16 x 10 x 36 | Шпонка | |
| 12 | ФРС-1.01.02.409-01 | Вал | |
| 13 | ФРС-1.01.02.416 | Звездочка | |
| 14 | ФРС-1.01.02.413-01 | Втулка | |
| 15 | Подшипник 311 | Подшипник | |
| 16 | ФРС-1.01.02.415-01 | Шестерня | |
| 17 | ФРС-1.01.02.414-01 | Кольцо | |
| 18 | Подшипник 208 | Подшипник | |
| 19 | ФРС-1.01.02.418 | Прокладка | |
| 20 | ФРС-1.01.02.419 | Венец | |
| 21 | Шайба 8 | Шайба | |
| 22 | ФРС-1.01.02.404 | Крышка | |
| 23 | ФРС-1.01.02.405 | Прокладка | |
| 24 | ФРС-1.01.02.450-01 | Корпус | |
| 25 | ФРС-1.01.02.480 | Водило | |
| 26 | ФРС-1.01.02.402-01 | Шайба | |
| 27 | Кольцо B65.50 ХГА | Кольцо | |
| 28 | ФРС-1.01.02.417-01 | Ступица | |
| 29 | ФРС-1.01.02.428 | Шайба | |
| 30 | ФРС-1.01.02.429 | Болт | |
| 31 | ФРС-1.01.02.800 | Кожух ротора | |
| 32 | Болт М8-6gx20 | Болт | |
| 33 | ФРС-1.01.04.500-01 | Звездочка с опорой в сборе | |
| 34 | Болт М10-6gx30 | Болт | |
| 35 | Болт М12-6gx30 | Болт | |
| 36 | Шайба 12 | Шайба | |
| 37 | ФРС-1.01.02.423-01 | Крышка | |
| 38 | ФРС-1.01.02.424-01 | Прокладка | |
| 39 | 375-1802285 | Пробка | |
| 40 | ФРС-1.01.02.408 | Прокладка | |
| 41 | ФРС-1.01.02.470 | Крышка | |
| 42 | ФРС-1.01.02.440 | Масломер | |
| 43 | Шпонка 16 x 10 x 45 | Шпонка | |
| 44 | ФРС-1.01.02.421-01 | Вал | |
| 45 | ФРС-1.01.02.426 | Звездочка | |
| 46 | ФРС-1.01.02.433-01 | Шайба | |
| 47 | Манжета 1.2-60 x85-1 | Манжета | |
| 48 | ФРС-1.01.02.422-01 | Крышка | |
| 49 | ФРС-1.01.02.435-01 | Кольцо | |
| 50 | ФРС-1.01.02.407 | Прокладка | |
| 51 | ФРС-1.01.02.406 | Крышка | |
| 52 | ФРС-1.01.02.500-01 | Муфта предохранительная | |
| 53 | ФРС-1.01.02.434-01 | Шайба | |
| 54 | ФРС-1.01.02.434 | Гайка | |
| 55 | Шплинт 5x50.4 | Шплинт | |
| 56 | Цепь 2ПР-25,4-11400 | Цепь | |
| 57 | Звено С-2ПР-25,4-11400 | Звено |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
