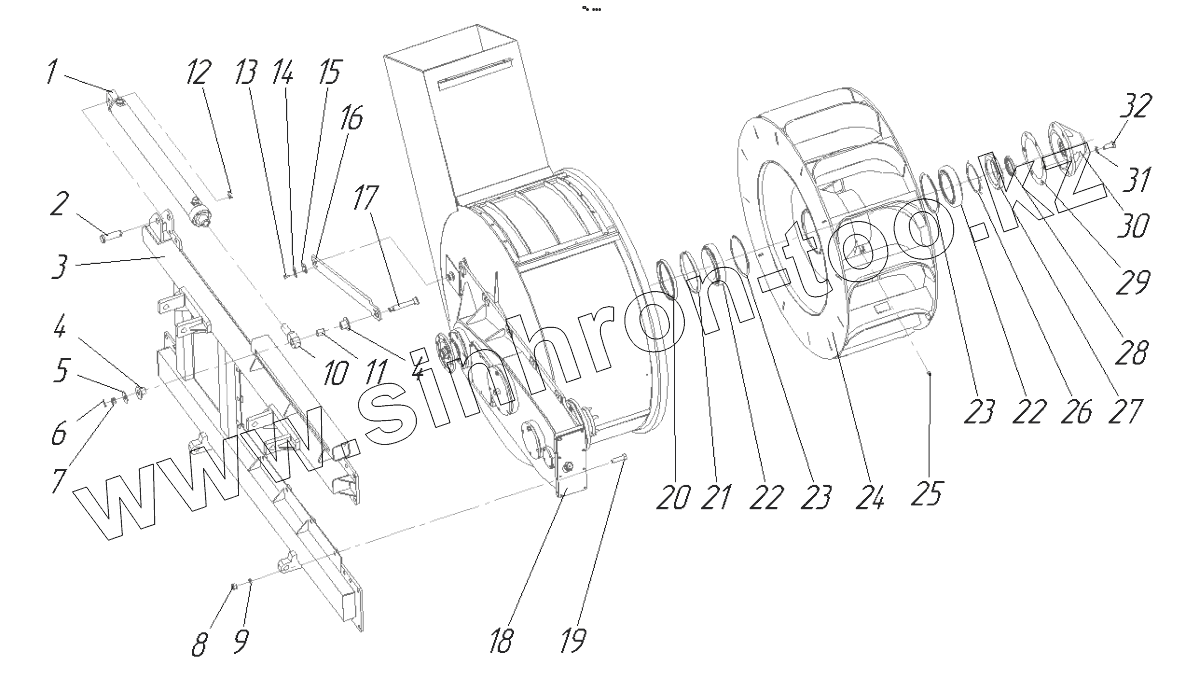

Каталог запасных частей к технике: СпецАгрегат ФРС-1 (ФРСУ-1). Метатель
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ГЦС063.040.0685.01.00 | Гидроцилиндр | |
| 2 | ФРС-1.01.02.014 | Палец | |
| 3 | ФРСУ-1.01.02.300 | Рама | |
| 3 | ФРС-1.01.02.300 | Рама | |
| 4 | СО-4607327-01 | Втулка | |
| 5 | Шайба 16 | Шайба | |
| 6 | Шплинт 3,2x32 | Шплинт | |
| 7 | Гайка М16x1,5-6H | Гайка | |
| 8 | Гайка М16-6H | Гайка | |
| 9 | Шайба 16 | Шайба | |
| 10 | СО-4607317 | Ухо | |
| 11 | СО-4607329 | Втулка | |
| 12 | Шплинт 5x71.019 | Шплинт | |
| 13 | Болт М8-8gx16.46.019 | Болт | |
| 14 | ФРС-1.01.02.021 | Планка закрепительная | |
| 15 | ФРС-1.01.02.024 | Стопор | |
| 16 | ФРС-1.01.02.005 | Тяга | |
| 17 | СО-4607326-01 | Ось | |
| 18 | ФРС-1.01.02.400-01 | Редуктор | |
| 19 | БолтМ16-8gx50.46.019 | Болт | |
| 20 | Манжета1.2-150x180-4 | Манжета | |
| 21 | ФРС-1.01.02.008 | Кольцо | |
| 22 | Подшипник 2007124А | Подшипник | |
| 23 | Кольцо B180.50 ХГА | Кольцо | |
| 24 | ФРС-1.01.02.100 | Ротор | |
| 25 | Масленка 1.3.Ц6 | Масленка | |
| 26 | Шайба 115.01.019 | Шайба | |
| 27 | ФРС-1.01.02.011 | Гайка | |
| 28 | Манжета 1.2-65 x90-4 | Манжета | |
| 29 | ФРС-1.01.02.002 | Прокладка | |
| 30 | ФРС-1.01.02.600 | Фланец | |
| 31 | Шайба 16.01.019 | Шайба | |
| 32 | Болт М16-6gx40 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
