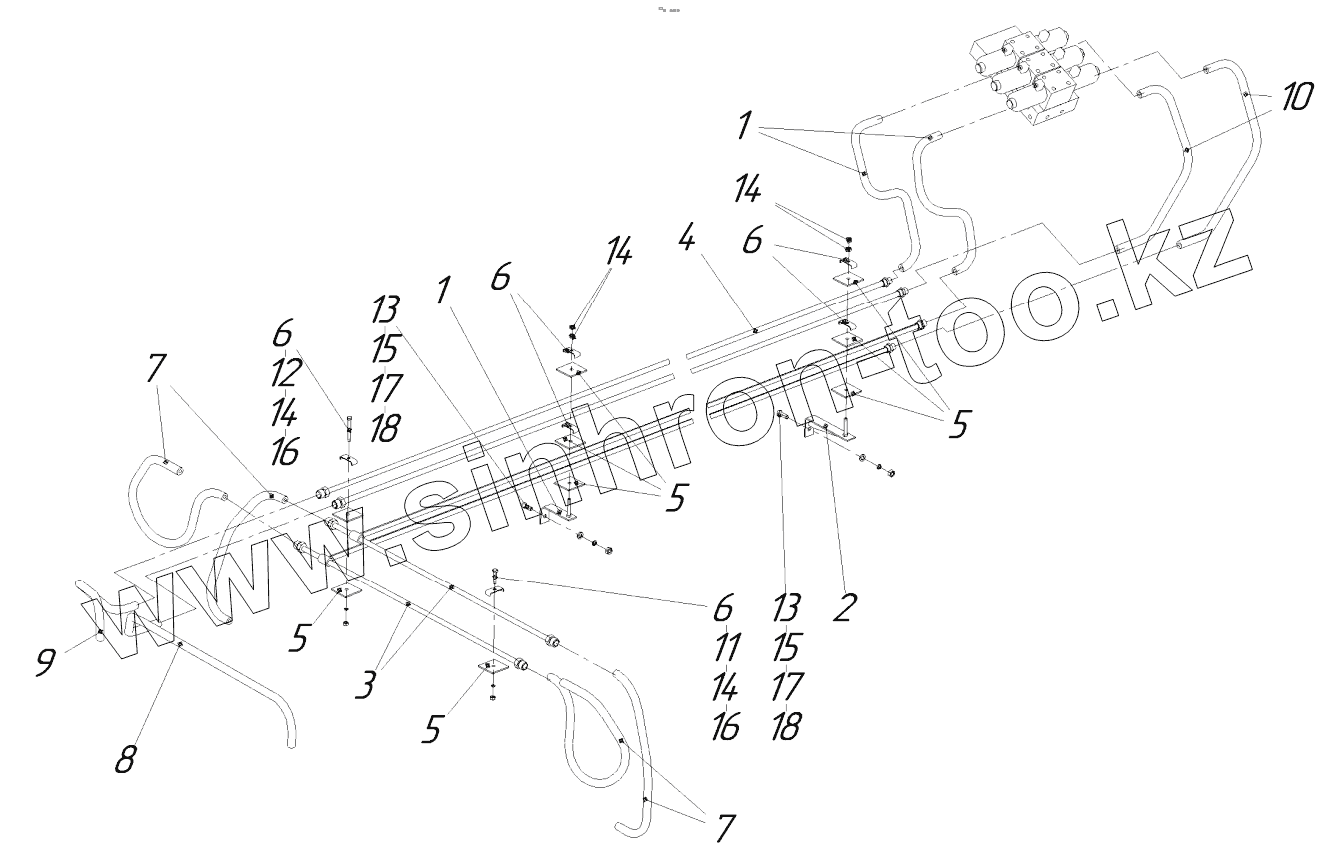

Каталог запасных частей к технике: СпецАгрегат ДЭ-210БМ. Установка рукавов высокого давления
1
1
2
3
4
5
5
5
5
6
6
6
6
7
7
8
9
10
11
12
13
13
14
14
14
14
15
15
16
16
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СОШ-4609090 | Кронштейн | |
| 2 | СОШ-4609091 | Кронштейн | |
| 3 | СШР-4609008 | Труба подключения гидроцилиндров подъема | |
| 4 | СШР-4609013 | Труба подключения гидроцилиндров поворота | |
| 5 | СШР-4609015-01 | Прокладка | |
| 6 | СШР-4609025 | Прижим | |
| 7 | СШР-4609045 | Шланг высокого давления | |
| 8 | СШР-4609047 | Шланг высокого давления | |
| 9 | СШР-4609047-01 | Шланг высокого давления | |
| 10 | СШР-4609147 | Шланг высокого давления | |
| 11 | Болт М8-6gx40 | Болт | |
| 12 | Болт М8-6gx70 | Болт | |
| 13 | Болт М10-6gx30 | Болт | |
| 14 | Гайка М8-6H | Гайка | |
| 15 | Гайка М10-6H | Гайка | |
| 16 | Шайба 8 | Шайба | |
| 17 | Шайба 10 | Шайба | |
| 18 | Шайба C.10.37 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
