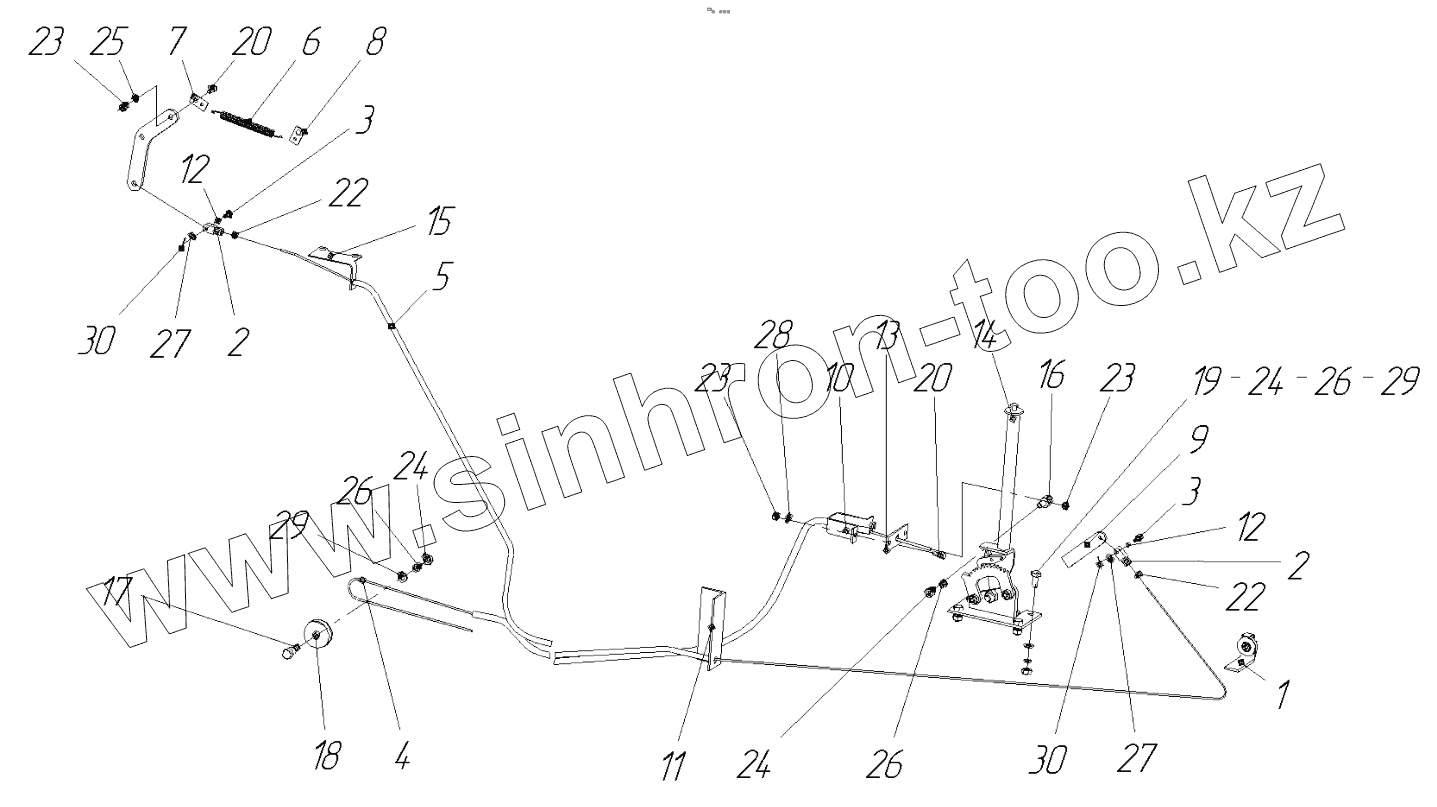

Каталог запасных частей к технике: СпецАгрегат ДЭ-210БМ. Установка привода сцепления и подачи топлива
1
2
2
3
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
20
22
22
23
23
23
24
24
24
25
26
26
26
27
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СО-1602570 | Ролик опорный | |
| 2 | 4320-3122065 | Вилка | |
| 3 | 260012-П52 | Палец | |
| 4 | СОШ-1108250 | Трос управления сцеплением | |
| 5 | СОШ-1108260 | Трос подачи топлива | |
| 6 | СОШ-1602001 | Пружина | |
| 7 | СОШ-1602002 | Кронштейн | |
| 8 | СОШ-1602003 | Кронштейн | |
| 9 | СОШ-1602005 | Пластина | |
| 10 | СОШ-1602010 | Кронштейн | |
| 11 | СОШ-1602012 | Уголок | |
| 12 | СОШ-1602013 | Втулка | |
| 13 | СОШ-1602014 | Пластина | |
| 14 | СОШ-1602300 | Рычаг управления сцеплением | |
| 15 | СШР-1602040-02 | Кронштейн | |
| 16 | СШР-1602045 | Поводок | |
| 17 | СШР-1602048 | Ось | |
| 18 | СШР-1602049 | Ролик | |
| 19 | Болт М10-6gx25 | Болт | |
| 20 | Болт М8-6gx20 | Болт | |
| 21 | Гайка М6-6H | Гайка | |
| 22 | Гайка М8-6H | Гайка | |
| 23 | Гайка М10-6H | Гайка | |
| 24 | Шайба 8 | Шайба | |
| 25 | Шайба 10 | Шайба | |
| 26 | Шайба C.6.37 | Шайба | |
| 27 | Шайба C.8.37 | Шайба | |
| 28 | Шайба C.10.37 | Шайба | |
| 29 | Шплинт 1,6x20.4 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
