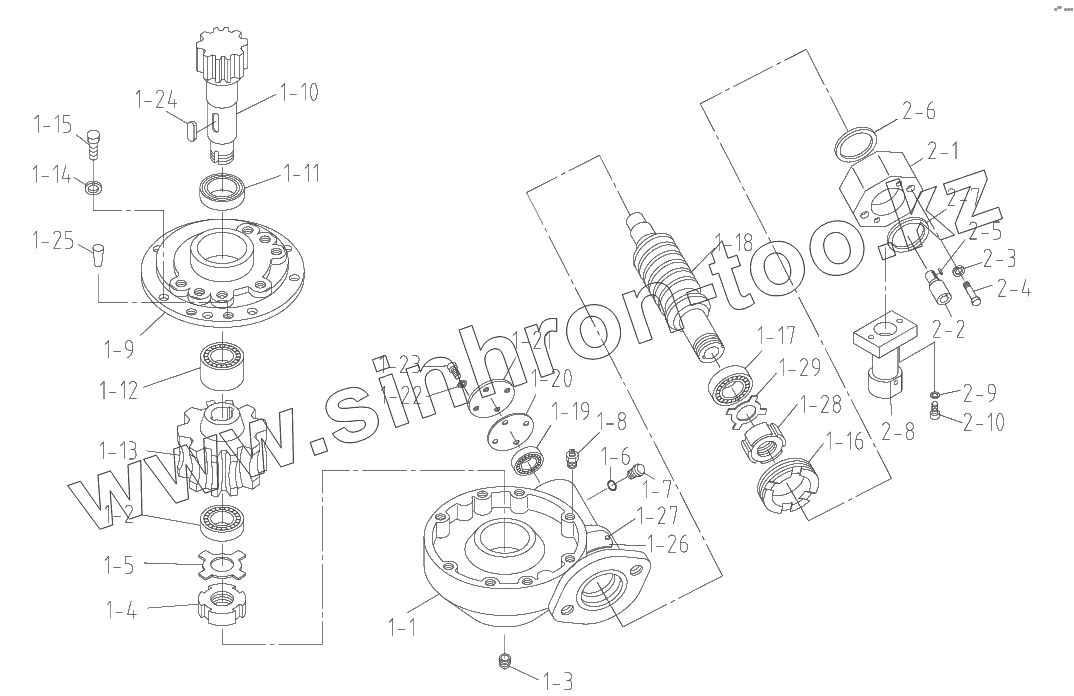

Каталог запасных частей к технике: Soosan SCS746L. SWING R/G SET
2-1
1-21
1-22
1-23
1-24
1-25
1-26
1-27
1-28
1-29
1-20
2-2
2-3
2-4
2-5
2-6
2-7
2-8
2-9
2-10
1-10
1-1
1-2
1-3
1-4
1-5
1-6
1-7
1-8
1-9
1-11
1-12
1-13
1-14
1-15
1-16
1-17
1-18
1-19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2-1 | J13301 | Spacer | |
| 1-21 | A57260 | Plate | |
| 1-22 | 4210075 | Spring washer | |
| 1-23 | 4010021 | Socket bolt | |
| 1-24 | A57264 | Key | |
| 1-25 | 4331210 | Taper pin | |
| 1-26 | A57261 | Label | |
| 1-27 | 4810627 | Rivet | |
| 1-28 | 4111011 | Lock nut | |
| 1-29 | 4230009 | Lock washer | |
| 2 | J13300 | Swing r/g adapter set | |
| 1-20 | A57259 | Gasket | |
| 2-2 | J13302 | Coupling | |
| 2-3 | 4210012 | Spring washer | |
| 2-4 | 4002214 | Hex. Bolt | |
| 2-5 | A53165 | Flat key | |
| 2-6 | 2851216 | O-ring | |
| 2-7 | 2851212 | O-ring | |
| 2-8 | B13439 | Swing locking | |
| 2-9 | 4210010 | Spring washer | |
| 2-10 | 4010047 | Socket bolt | |
| 1-10 | A57253 | Pinion shaft | |
| 1-1 | A57251 | Casing | |
| 1-2 | 4605220 | Ball bearing | |
| 1-3 | 2702223 | Hollow hex. Plug | |
| 1-4 | 4111010 | Lock nut | |
| 1-5 | 4230008 | Lock washer | |
| 1-6 | 2851016 | O-ring | |
| 1-7 | A57262 | Oil gage | |
| 1-8 | A57265 | Air breather | |
| 1-9 | A57252 | Casing cap | |
| 1 | A57250 | Swing r/g assy | |
| 1-11 | 2831200 | Dust seal | |
| 1-12 | 4699003 | Double cyli.roller bearing | |
| 1-13 | A57254 | Worm wheel | |
| 1-14 | 4210011 | Spring washer | |
| 1-15 | 4002178 | Hex. Bolt | |
| 1-16 | A57257 | Lock bolt | |
| 1-17 | 4699004 | Double ball bearing | |
| 1-18 | A57258 | Worm shaft | |
| 1-19 | 4699005 | Needle bearing |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
