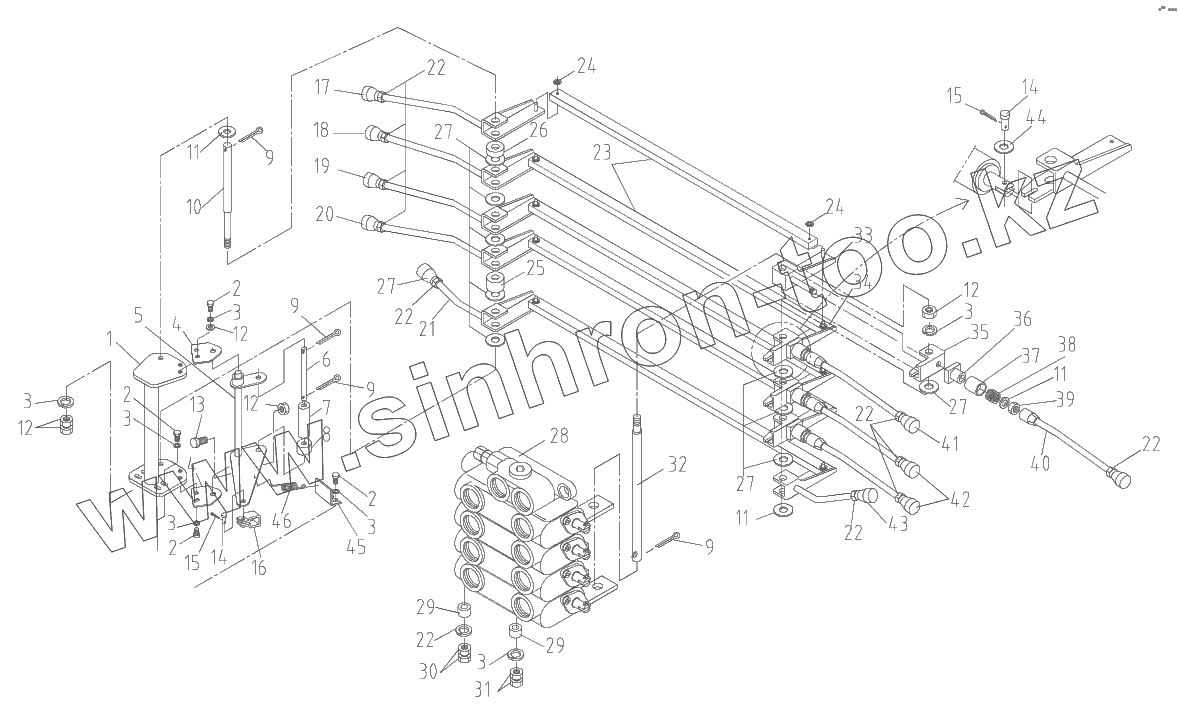

Каталог запасных частей к технике: Soosan SCS746L. OPERATION ASSEMBLY (I) (REVISED DECEMBER 2008)

Тип техники

Марка

Модель

Схема

1

2

2

2

2

3

3

3

3

3

3

3

4

5

6

7

8

9

9

9

9

10

11

11

11

12

12

12

12

13

14

14

15

15

16

17

18

19

20

21

22

22

22

22

22

22

23

24

24

25

26

27

27

27

27

28

29

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

Позиция на иллюстрации	Заводской номер детали		Название детали
1	B13150		Lever stand
2	4002172		Hex. Bolt
3	4210011		Spring washer
4	A73403		Plate
5	B13157		Roller pin
6	B13163		Pin
7	B13164		Roller
8	B13165		Roller
9	4310081		Split pin
10	B13166		Pin
11	4200010		Plane washer
12	4101212		Hex. Nut
13	4002184		Hex. Bolt
14	A73411		Pin
15	4324111		Snap pin
16	A73412		Connector
17	B13244		Lever
18	B13246		Lever
19	B13248		Lever
20	B13250		Lever
21	A73431		Lever
22	4101211		Hex. Nut
23	B13251		Square pipe
24	4120008		Push nut
25	B13175		Spacer
26	B13176		Spacer
27	A73413		Vinyl washer
28	B13177		Control valve assy
29	B13180		Spacer
30	4210010		Spring washer
31	4101302		Hex. Nut
32	B13181		Pin
33	B13252		Block bar
34	B13254		Block bar
35	B13258		Bracket
36	A73416		Sliding block
37	A73417		Cap
38	A73418		Spri ng
39	4101214		Hex. Nut
40	B13259		Lever
41	B13261		Lever
42	B13263		Lever
43	A73438		Acc. Lever
44	4200005		Plane washer
45	B13193		Plate
46	A73425		Acc. Spring
