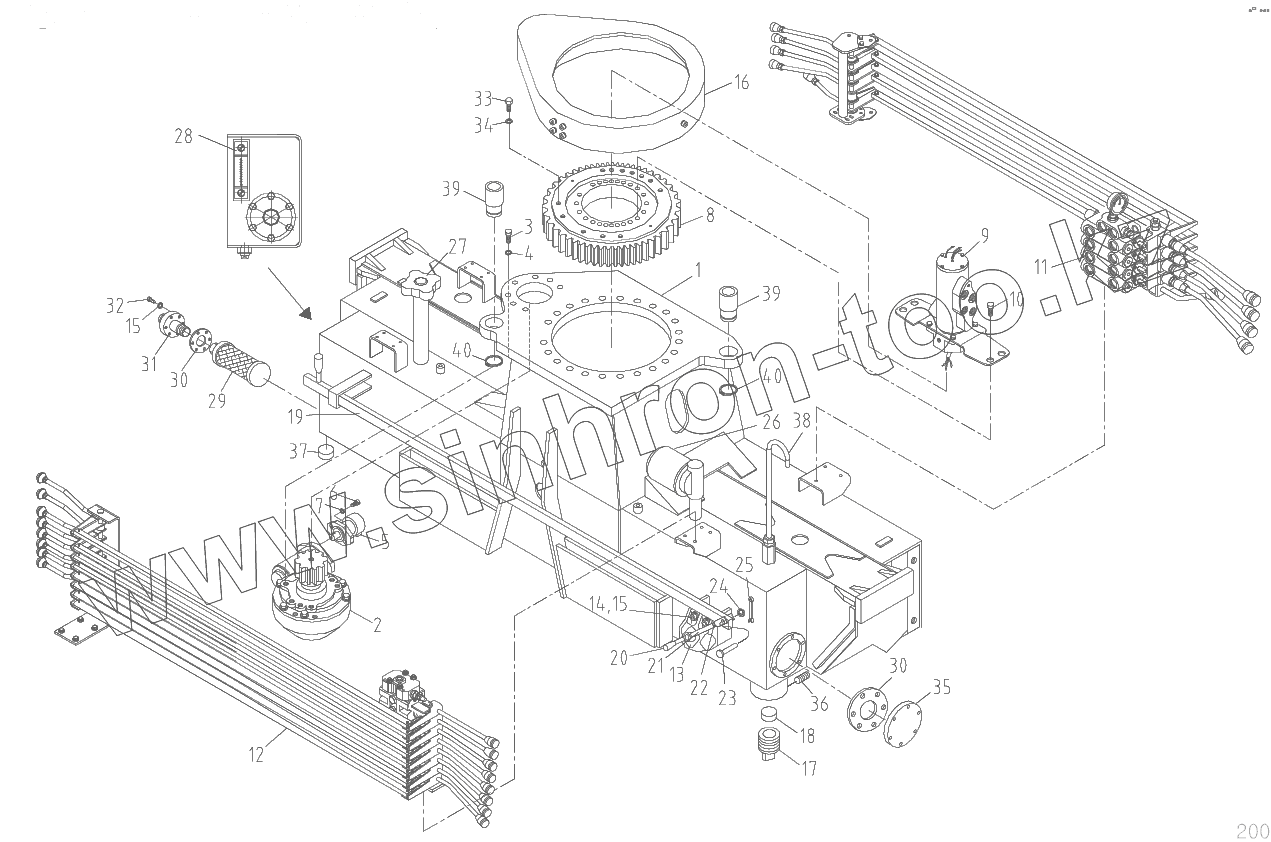

Каталог запасных частей к технике: Soosan SCS746L. FRAME ASSEMBLY (REVISED JULY 2004)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

30

31

32

33

34

35

36

37

38

39

39

40

40

Позиция на иллюстрации	Заводской номер детали		Название детали
1	J13131		Frame
2	J17250		Swing r/g set
3	4002265		Hex. Bolt
4	4210014		Spring washer
5	B17302		Swing motor
6	4002204		Hex. Bolt
7	4210012		Spring washer
8	J17290		Swing bearing
9	J17400		Rotary joint assy
10	4004361		Hex. Bolt
11	B13149		Operation assy
12	B13327		Operation assy
13	B17609		Diverter valve
14	4010059		Socket bolt
15	4210011		Spring washer
16	J13600		Gear cover set
17	A73145		Screw plug
18	A73146		Sliding plate
19	A73138		Diverter lever
20	A73141		Knob
21	A73142		Handle bar
22	A73143		Clip
23	A73144		Pin
24	4200005		Plane washer
25	4320004		Snap pin
26	A57504		Line filter
27	B93177		Air breather
28	A57501		Level gauge
29	B13179		Suction strainer
30	B13239		Gasket
31	B13240		Suction pipe
32	4002174		Hex. Bolt
33	4004353		Hex. Bolt
34	4210017		Spring washer
35	B13226		Oil cover
36	4040059		Set screw
37	2702294		Hollow hex plug
38	J13611		Air breather
39	J13612		Bush
40	4400037		Snap ring
