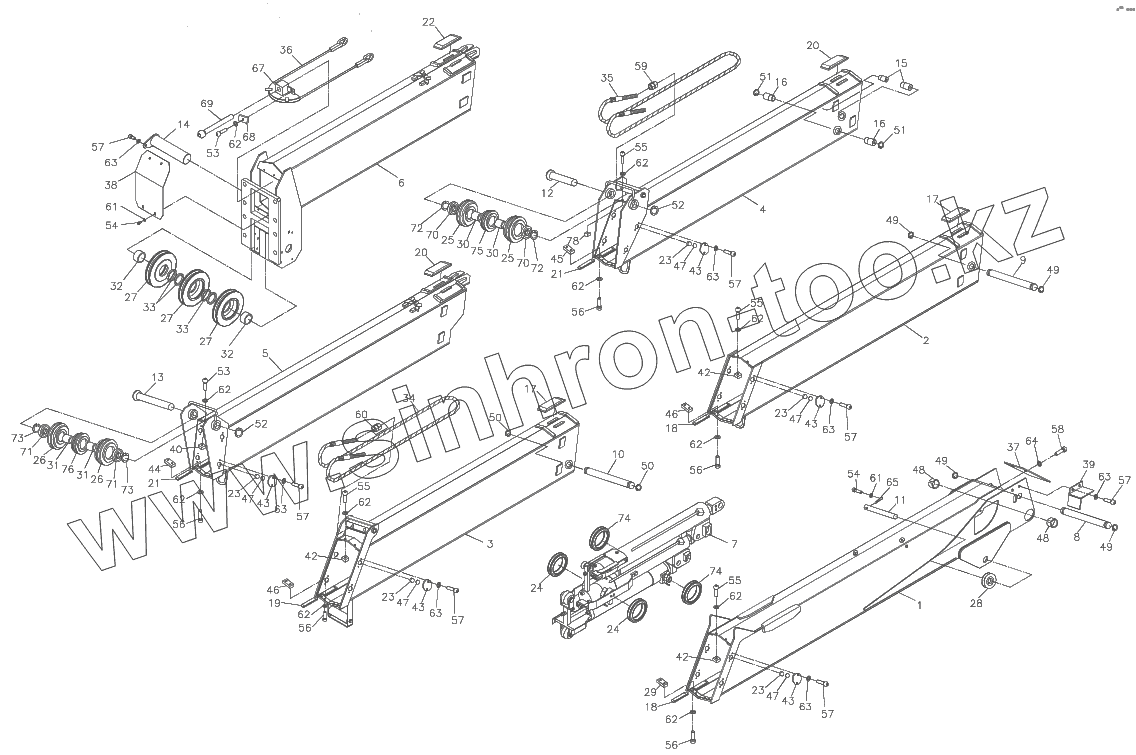

Каталог запасных частей к технике: Soosan SCS746L. BOOM ASSEMBLY (REVISED JULY 2004)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
18
19
20
20
21
21
22
23
23
23
23
23
23
24
24
24
25
25
26
26
27
27
27
27
28
29
30
30
31
31
32
32
33
33
34
35
36
37
38
39
40
42
42
42
43
43
43
43
43
44
45
46
46
47
47
47
47
47
48
48
49
49
49
49
50
50
51
51
52
52
53
53
54
54
55
55
55
55
56
56
56
56
56
57
57
57
57
57
57
57
58
59
60
61
61
62
62
62
62
62
62
62
62
62
62
62
63
63
63
63
63
63
63
64
65
67
68
69
70
70
71
71
72
72
73
73
74
74
75
76
78
Позиция на иллюстрации Заводской номер детали Название детали
1 J11100 Boom
2 J11200 Boom
3 J11250 Boom
4 J11300 Boom
5 J11350 Boom
6 J11400 Boom
7 J17100 Telescopic cyl. Assy
8 E11625 Pin
9 A51611 Pin
10 A51612 Pin
11 J11601 Pin
12 E11613 Pin
13 E11614 Pin
14 A61603 Pin
15 A61606 Pin
16 A61607 Pin
17 E11607 Sliding plate
18 E11608 Sliding plate
19 E11629 Sliding plate
20 E11628 Sliding plate
21 E11630 Sliding plate
22 E11627 Sliding plate
23 B01616 Sliding plate
24 J11602 Sheave
25 A61612 Sheave
26 A31612 Sheave
27 J11603 Sheave
28 A51615 Sheave
29 A51605 Plate
30 J11612 Collar
31 J11613 Collar
32 E11623 Il collar
33 A61618 Il collar
34 J11604 Extend wire
35 J11606 Extend wire
36 J11608 Retract wire
37 E11616 Cover
38 A61626 Cover
39 A01613 Cover
40 A31631 Spacer
42 A31630 Spacer
43 A11651 Plate
44 A31628 Plate
45 A31629 Plate
46 A51604 Plate
47 A11652 Shim
48 4600132 Du-bush
49 4400022 Snap ring
50 4400019 Snap ring
51 4400018 Snap ring
52 4401025 Snap ring
53 4010045 Socket bolt
54 4010031 Socket bolt
55 4010044 Socket bolt
56 4010046 Socket bolt
57 4010059 Socket bolt
58 4010074 Socket bolt
59 4101215 Hex. Nut
60 4101216 Hex. Nut
61 4210008 Spring washer
62 4210010 Spring washer
63 4210011 Spring washer
64 4210012 Spring washer
65 4310099 Split pin
66 2700402 Grease nipple
67 A51364 Wire
68 A51369 Plate
69 A51370 Bolt assy
70 4605213 Bearing ics
71 4603213 Bearing ics
72 4401048 Snap ring
73 4401044 Snap ring
74 K11637 Sheave
75 J11614 Sheave set
76 J11616 Sheave set
78 A61627 Spacer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
