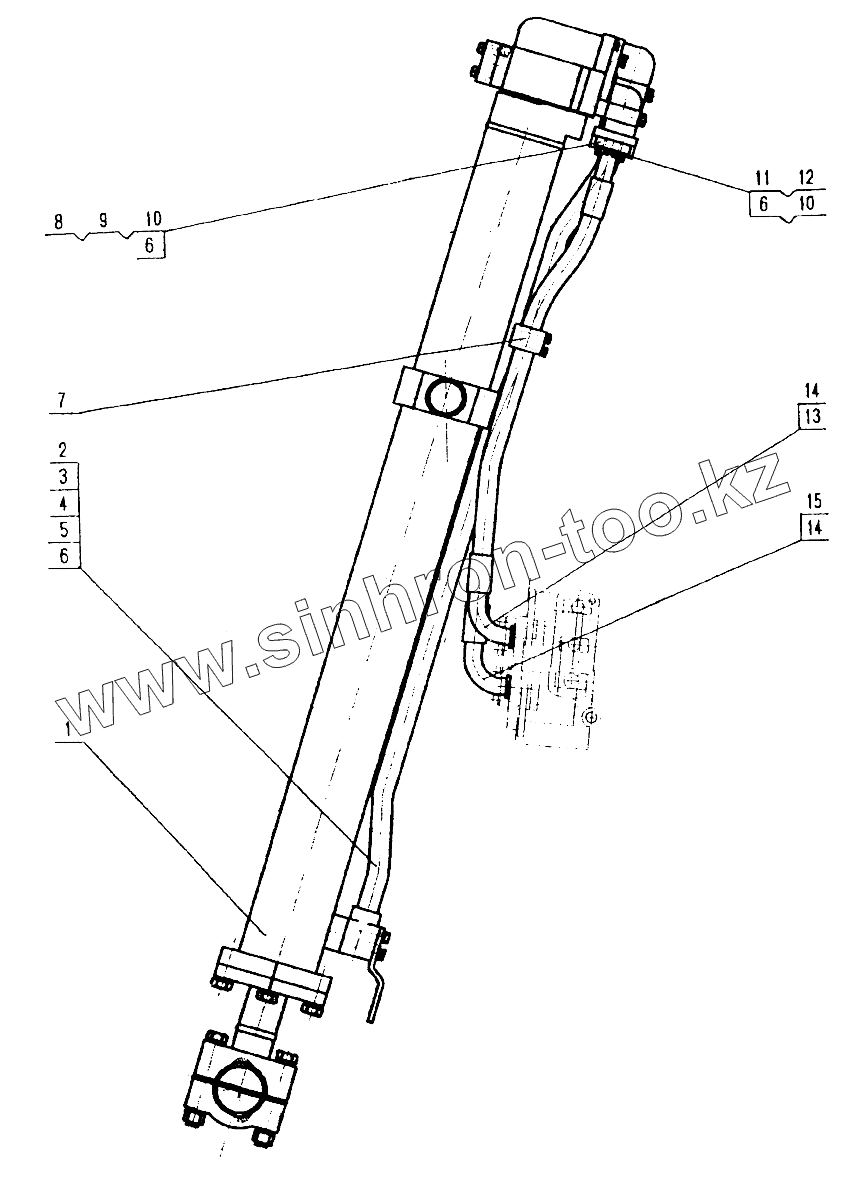

Каталог запасных частей к технике: Shehwa HBXG SD7. 0Т64000 Гидроцилиндр подъема в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
7
8
9
10
10
11
12
13
14
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 0Т64001 Гидроцилиндр рабочего оборудования
2 0Т64005 Твердая труба к левому гидроцилиндру
3 0Т64007 Твердая труба к правому гидроцилиндру
4 0Т13216 Фиксированная плита
5 GB5782-86 Болт
6 GB97.1-85 Шайба
7 0Т13308 Зажим шланга
8 0Т13027 Нажимная крышка гидроцилиндра
9 GB5783-86 Болт
10 GB93-87 Шайба
11 0Т13278 Нажимная крышка
12 GB5782-86 Болт
13 0Т64009 Шланг I
14 GB3452.1-92 О-образное уплотнительное кольцо
15 0Т64014 Шланг II
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
