Каталог запасных частей к технике: Shehwa HBXG SD7. 0Т52000 Бульдозерное оборудование

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

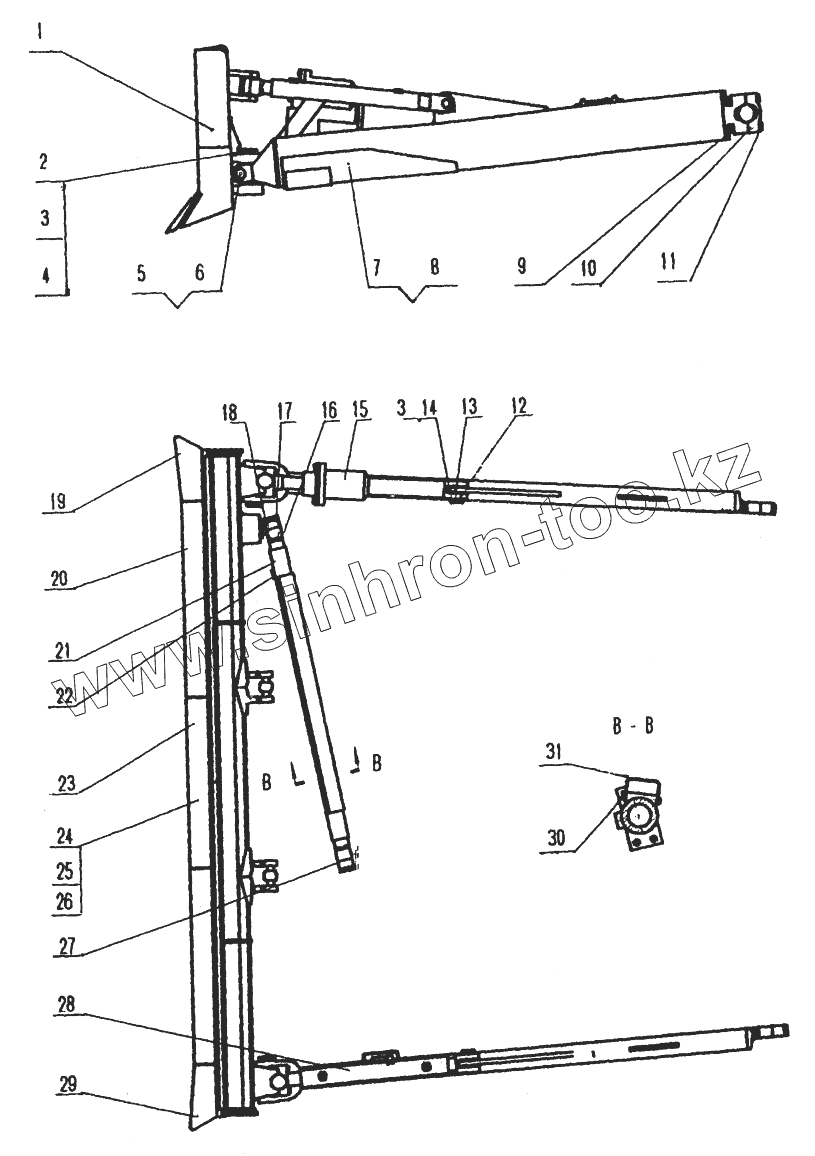

Позиция на иллюстрации	Заводской номер детали		Название детали
1	0152001		Отвал
2	GB5783-86		Болт
3	GB93-87		Шайба
4	0Т32132		Перегородка
5	0Т32134		Крестовина
6	0132133		Палец-вал
7	0Т52035		Брус, левый
8	0T52037		Брус, правый
9	GB6170-86		Гайка
10	0T14064		Опорная шаровое гнездо
11	GB5782-86		Болт
12	0T14068		Палец-вал
13	0T14069		Перегородка
14	GB5783-86		Болт
15	0T32251		Гидроцилиндр перекоса
16	GB5782-86		Болт
17	0T14067		Четырехгранная гайка
18	0132144		Шаровая крышка
19	0T14129		Наконечник отвала, правый
20	0T14031		Средняя кромка
21	0152038		Подкос
22	GB1152-89		Масленка
23	0132152		Средняя кромка
24	GB10-88		Болт
25	GB6175-86		Гайка
26	GB/T1230-91		Шайба
27	0132145		Прокладка
28	0132154		Раскос
29	0T14130		Наконечник отвала, левый
30	GB5783-86		Болт
31	0152040		Защитный колпак

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
