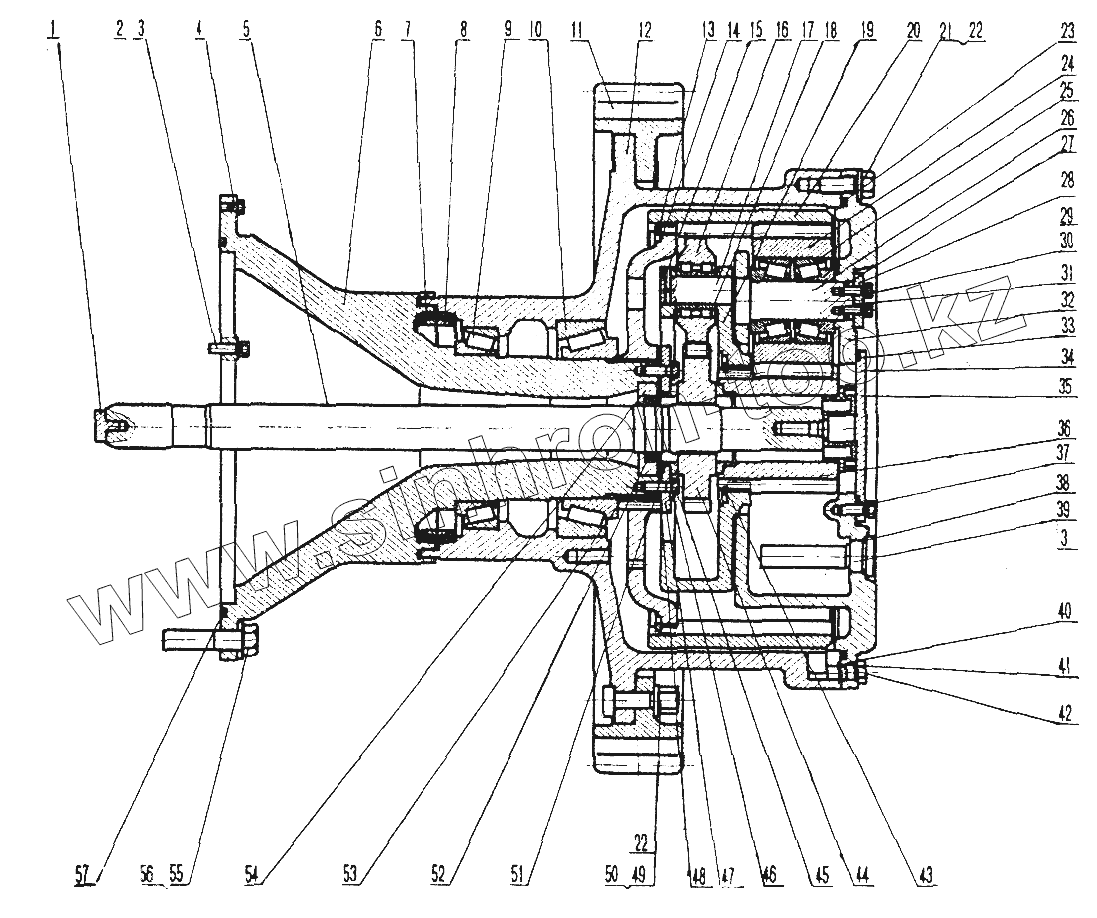

Каталог запасных частей к технике: Shehwa HBXG SD7. 0Т50000 Конечная передача
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0Т05001 | Прокладка торца вала | |
| 2 | GB5783-86 | Болт | |
| 3 | GB93-87 | Шайба | |
| 4 | GB5783-86 | Болт | |
| 5 | 0Т50001 | Вал конечной передачи | |
| 6 | 0Т50002 | Опорный диск | |
| 7 | 0Т05034 | | О-образное уплотнительное кольцо | |
| 8 | 0Т05035 | О-образное уплотнительное кольцо | |
| 9 | GB297-84 | Подшипник | |
| 10 | GB297-84 | Подшипник | |
| 11 | 0Т05033 | Сегмент | |
| 12 | 0Т05005 | Ступица | |
| 13 | 0Т05010 | Упорное палец | |
| 14 | 0Т05036 | Соединительный диск | |
| 15 | GB879-86 | Палец | |
| 16 | 0Т05011 | Планетарная шестерня переднего ряда | |
| 17 | 0Т05012 | Вал планетарной шестерни переднего ряда | |
| 18 | GB284-87 | Подшипник | |
| 19 | 0Т05026 | Планетарная рама переднего ряда | |
| 20 | 0Т05027 | Зубчатый венец | |
| 21 | GB5783-86 | Болт | |
| 22 | GB/T1230-91 | Шайба | |
| 23 | GB3452.1-92 | О-образное уплотнительное кольцо | |
| 24 | 0Т05013 | Планетарная шестерня заднего ряда | |
| 25 | GB297-84 | Подшипник | |
| 26 | 0Т05014 | Вал планетарной шестерни заднего ряда | |
| 27 | GB3452.1-92 | О-образное уплотнительное кольцо | |
| 28 | 0Т05016 | Фиксированная плита | |
| 29 | GB5783-86 | Болт | |
| 30 | GB93-87 | Шайба | |
| 31 | 0Т05017 | Прокладочная прокладка | |
| 32 | 0Т05015 | Планетарная рама заднего ряда | |
| 33 | GB3452.1-92 | О-образное уплотнительное кольцо | |
| 34 | 0Т05018 | Задняя крышка | |
| 35 | 0Т05019 | Ограничитель | |
| 36 | 0Т05021 | Солнечная шестерня заднего ряда | |
| 37 | GB5783-86 | Болт | |
| 38 | GB3452.1-92 | О-образное уплотнительное кольцо | |
| 39 | 0Т05022 | Заправочная пробка | |
| 40 | GB3452.1-92 | О-образное уплотнительное кольцо | |
| 41 | GB3452.1-92 | О-образное уплотнительное кольцо | |
| 42 | 0Т05028 | Сливная пробка | |
| 43 | GB894.1-86 | Кольцо упорное | |
| 44 | 0Т05029 | Солнечная шестерня переднего ряда | |
| 45 | GB5783-86 | Болт | |
| 46 | 0Т05030 | Стопорная шайба | |
| 47 | 0Т05008 | Нажимная плита | |
| 48 | 0Т05007 | Прокладочная прокладка | |
| 49 | 0Т05031 | Болт | |
| 50 | 0Т05032 | Гайка | |
| 51 | 0Т05020 | Торцевая прокладка | |
| 52 | HG4-692-67 | Масляное уплотнение | |
| 53 | 0Т05037 | Цилиндрический палец | |
| 54 | 0Т05006 | Гнездо для масляного уплотнения | |
| 55 | GB5782-86 | Болт | |
| 56 | GB/T1230-91 | Шайба | |
| 57 | GB3452.1-92 | О-образное уплотнительное кольцо |
