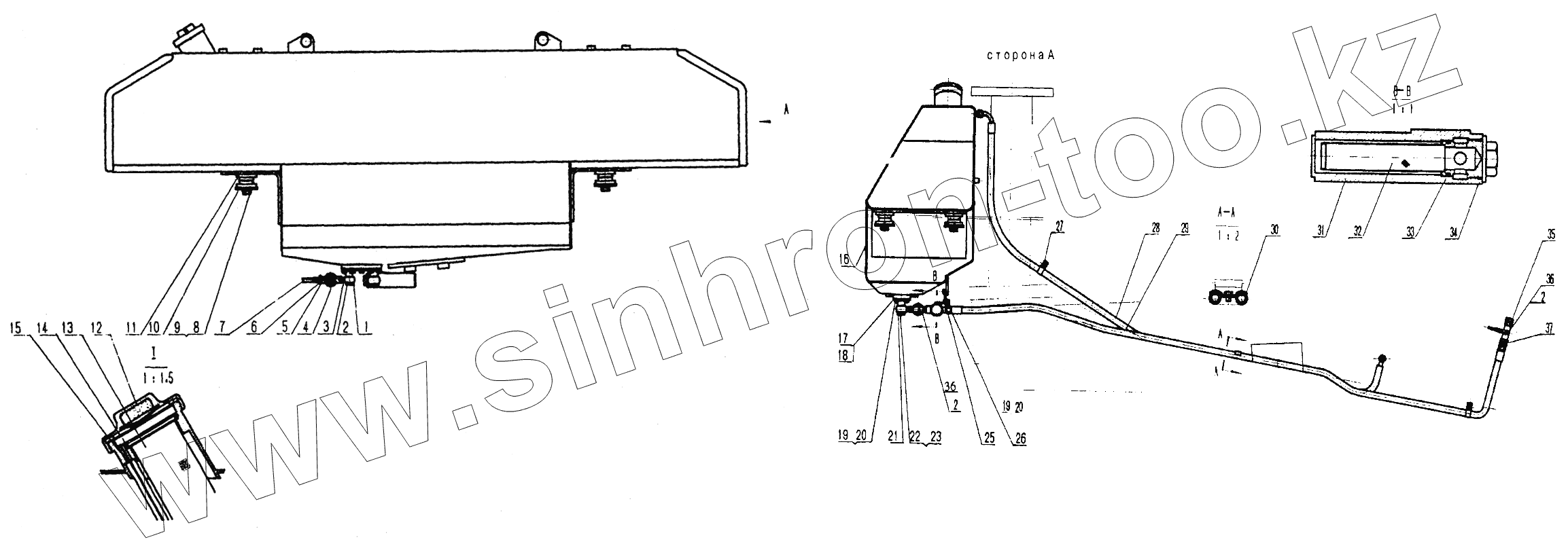

Каталог запасных частей к технике: Shehwa HBXG SD7. 0Т46000 Топливная система
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
23
25
26
27
28
29
30
31
32
33
34
35
36
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0А09020 | Пробка | |
| 2 | 0А090021 | Шайба | |
| 3 | 0А25004 | Штуцер | |
| 4 | 0А25046 | Кран | |
| 5 | 0А01010 | Шайба | |
| 6 | 0A25006 | Штуцер сливной трубы | |
| 7 | 0A25010 | Сливная труба | |
| 8 | GB5782-86 | Болт | |
| 9 | GB93-87 | Шайба | |
| 10 | 0T19001 | Шайба | |
| 11 | 0T19041 | Буферный блок | |
| 12 | 0A25011 | Заправочная крышка | |
| 13 | 0A25038 | Фильтрующая труба в сборе | |
| 14 | 0A25001 | Захватное кольцо | |
| 15 | 0T19002 | Маслощуп | |
| 16 | 0T46035 | Корпус | |
| 17 | 0T46026 | Сливное гнездо | |
| 18 | 0T19003 | Уплотнительная прокладка | |
| 19 | GB5783-86 | Болт | |
| 20 | GB93-87 | Шайба | |
| 21 | 0T46001 | Штуцер | |
| 22 | 0T46002 | Пробка | |
| 23 | 0T46003 | Алюминиевая прокладка | |
| 25 | 0T46028 | Суппорт | |
| 26 | GB95-85 | Шайба | |
| 27 | 0Т46033 | Зажим | |
| 28 | 0Т46009 | Труба возвратного масла | |
| 29 | 0Т46004 | Наливная труба | |
| 30 | 1В27009 | Зажим | |
| 31 | 0Т46020 | Фильтр грубой очистки | |
| 32 | 0Т46030 | Фильтр грубой очистки | |
| 33 | GB1235-76 | О-образное уплотнительное кольцо | |
| 34 | GB1235-76 | О-образное уплотнительное кольцо | |
| 35 | 0Т46038 | Штуцер | |
| 36 | 0Т46037 | Дроссель 1/2" | |
| 37 | 0Т46036 | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
