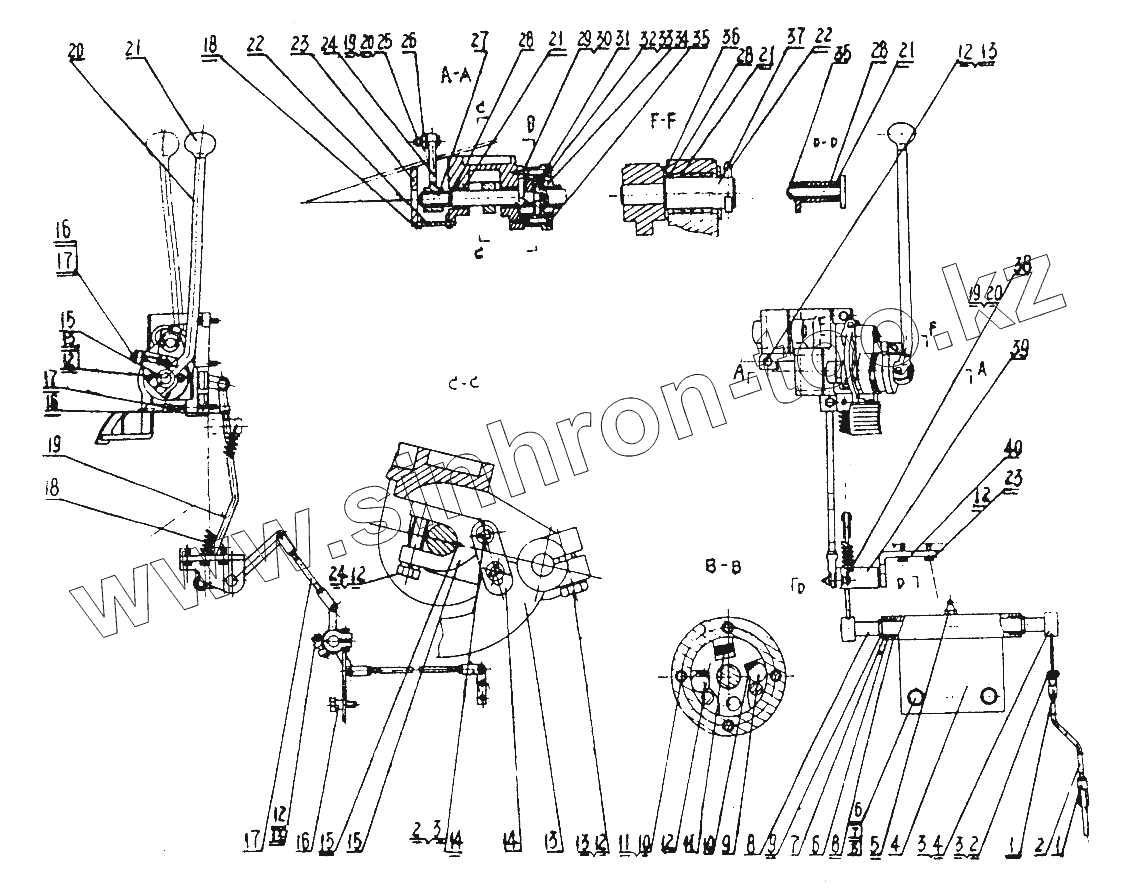

Каталог запасных частей к технике: Shehwa HBXG SD7. 0Т43000 Управление газом

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
42
43
43
44
45
46
47
48
49
50
51
52
52
52
52
52
52
53
53
53
53
54
55
55
56
56
57
57
58
59
59
60
60
61
61
61
62
63
64
Позиция на иллюстрации Заводской номер детали Название детали
1 0А03001 Вилка
2 0Т43008 Передний рычаг
3 0А03015 Коромысло
4 0Т43004 Суппорт
5 1В01365 Болт
6 0А03050 Уплотнительное кольцо
7 0Т43002 Шайба
8 0Т43007 Нижне-передний вал
9 1В03025 Роллер
10 1В03021 Пружина
11 1В03019 Пружина
12 0Т11026 Замочная плита
13 0Т11020 Педаль
14 0Т11004 Соединительная плита
15 0Т11005 Втулка
16 0Т43003 Втулка
17 0Т43009 Рычаг
18 1В03027 Пружина
19 0Т11007 Вертикальный рычаг
20 0Т11029 Сваренный блок рычага управления
21 0А11043 Рукоятка в сборе
22 0Т11008 Плита
23 0Т11009 Коробка управления
24 0Т11010 Коромысло
25 0Т09008 Болт-вал
26 0Т09035 Откидной подшипник
27 0Т11033 Ведомый вал
28 0Т09043 Пылеотбойное кольцо
29 0Т11011 Прокладка
30 0Т11012 Проставное кольцо
31 0Т11036 Ведущий вал в сборе
32 0Т11013 Тарелочная пружина
33 0Т11014 Прокладка
34 0Т11015 Резьбовое гнездо подшипника
35 0Т11038 Блокировочный корпус
36 0Т11001 Прокладка
37 0T11016 Вал
38 0T11003 Болт-вал
39 0T43001 Коромысло
40 0T11017 Гнездо вала
41 GB6170-86 Гайка
42 GB91-86 Палец
43 GB882-86 Палец
44 GB1099 Сегментная шпонка
45 GB1152-89 Масленка
46 GB97.1-85 Шайба
47 GB93-87 Шайба
48 GB290-89 Подшипник
49 GB894.1-86 Кольцо упорное
50 GB70-85 Болт
51 GB848-85 Шайба
52 GB93-87 Шайба
53 GB5783-86 Болт
54 GB95-85 Шайба
55 GB1099-79 Шпонка
56 GB6174-79 Гайка М10
57 GB5783-86 Болт
58 GB5783-86 Болт
59 GB6178-86 Гайка
60 GB91-86 Палец
61 GB290-89 Подшипник
62 GB91-86 Палец
63 GB5783-86 Болт
64 GB5783-86 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
