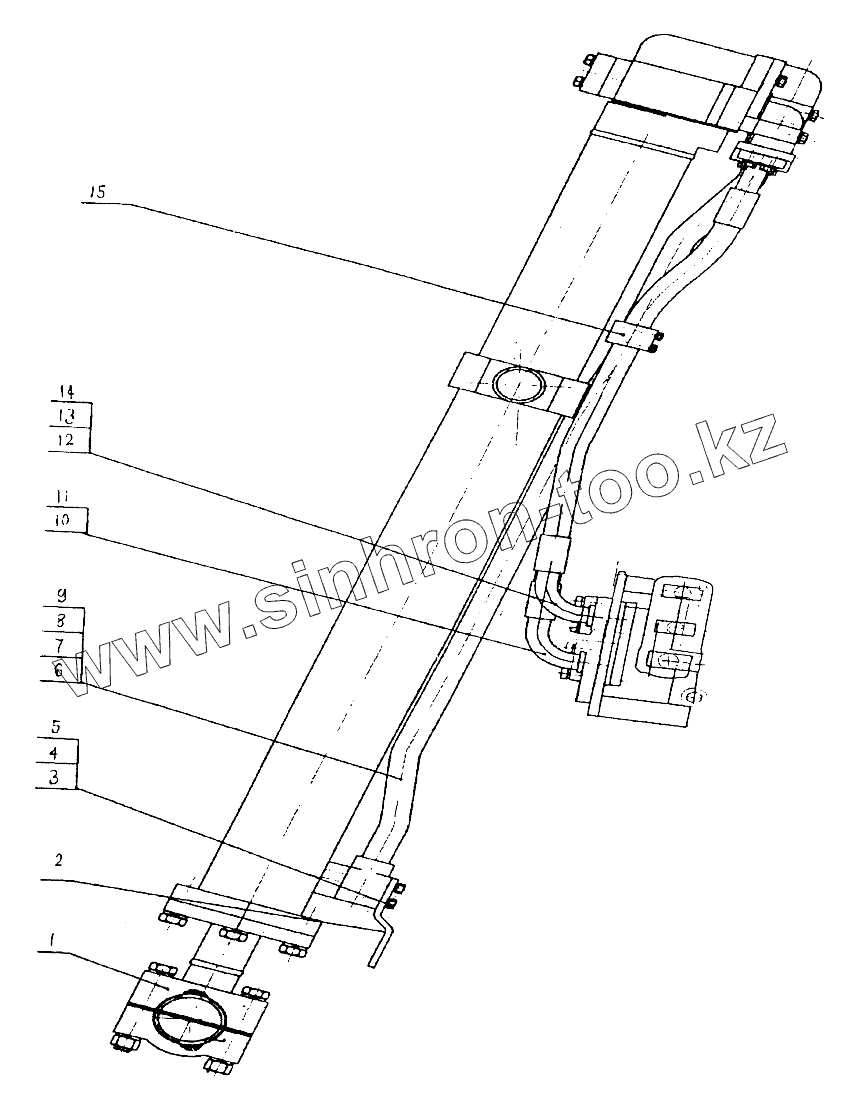

Каталог запасных частей к технике: Shehwa HBXG SD7. 0Т41000 Гидроцилиндр подъема в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 0Т41018 Гидроцилиндр рабочего оборудования
2 0Т13216 Фиксированная плита
3 GB5782-86 Болт
4 GB97.1-85 Шайба
5 СВ93-87 Шайба 10
6 0Т41010 Твердая труба
7 0Т41012 Твердая труба
8 0Т13278 Нажимная крышка
9 GB5782-86 Болт
10 0Т41006 Шланг I
11 GB3452.1-92 О-образное уплотнительное кольцо
12 0Т41008 Шланг II
13 GB5783-86 Болт
14 0Т13027 Нажимная крышка гидроцилиндра
15 0Т13308 Зажим шланга
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
