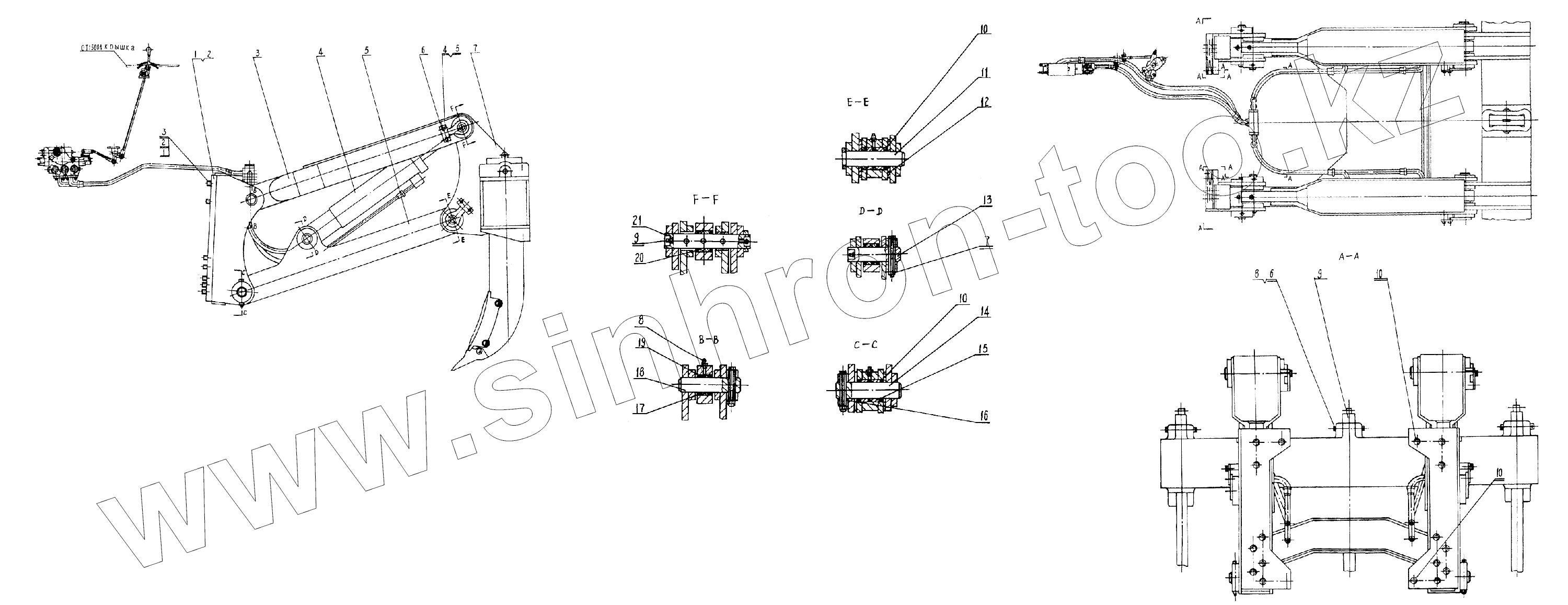

Каталог запасных частей к технике: Shehwa HBXG SD7. 0Т33000 Трехзубый рыхлитель

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
31
32
33
34
35
36
37
38
39
40
40
Позиция на иллюстрации Заводской номер детали Название детали
1 0131001 Суппорт, левый
2 0X31008 Суппорт, правый
3 0Т31010 Верхняя соединительная рама
4 0T31070 Гидросистема рыхлителя
5 0131016 Нижняя соединительная рама
6 0Т31025 Нажимная плита
7 0Т33001 Рыхлительная балка
8 0Т31041 Палец-вал
9 0Т33013 Зуб рыхлителя
10 0К25081 Уплотнительное кольцо
11 0X31050 Плита-вал
12 0X31053 Прокладочная прокладка
13 0X31054 Палец-вал
14 0X31055 Палец-вал
15 0X31056 Втулка
16 0X31057 Болт
17 0X31058 Втулка
18 0X31059 Палец-вал
19 0X31097 Уплотнительное кольцо
20 0X31060 Втулка
21 0X31061 Плита Вал
31 GB897-88 Болт
32 GB93-87 Шайба
33 GB6170-86 Гайка
34 GB93-87 Шайба
35 GB5782-86 Болт
36 GB91-86 Палец
37 GB889-86 Гайка М16
38 GB1153-79 Масленка
39 GB1152-79 Масленка
40 GB5783-86 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
