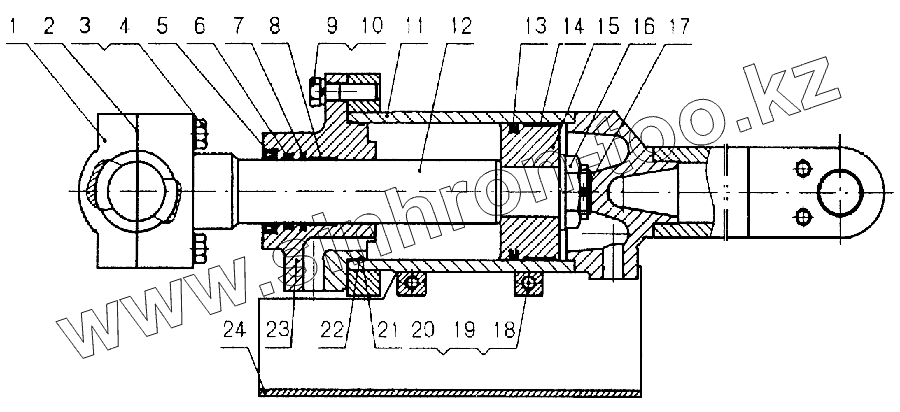

Каталог запасных частей к технике: Shehwa HBXG SD7. 0Т32251 Гидроцилиндр перекоса

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 0Т14077 Шаровая крышка
2 0Т14088 Прокладка
3 GB5782-86 Болт
4 GB97.1-85 Шайба
5 1В26021 Уплотнительное кольцо
6 1В26020 Уплотнительное кольцо
7 1В26017 Уплотнительное кольцо
8 1В26022 Износостойкая втулка
9 GB5782-86 Болт
10 GB93-87 Шайба
11 0Т32252 Озаренный блок корпуса гидроцилиндра
12 0132259 Шток поршня
13 1В26034 Уплотнительные элементы
14 1В26015 Износостойкое кольцо
15 0132261 Поршень
16 0К29012 Гайка
17 GB91-86 Палец
18 GB5783-86 Болт
19 GB93-87 Шайба
20 GB97.1-85 Шайба
21 1В26023 О-образное уплотнительное кольцо
22 1В26016 Уплотнительное кольцо
23 0132262 Головка гидроцилиндра
24 0132250 Защитный колпак
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
