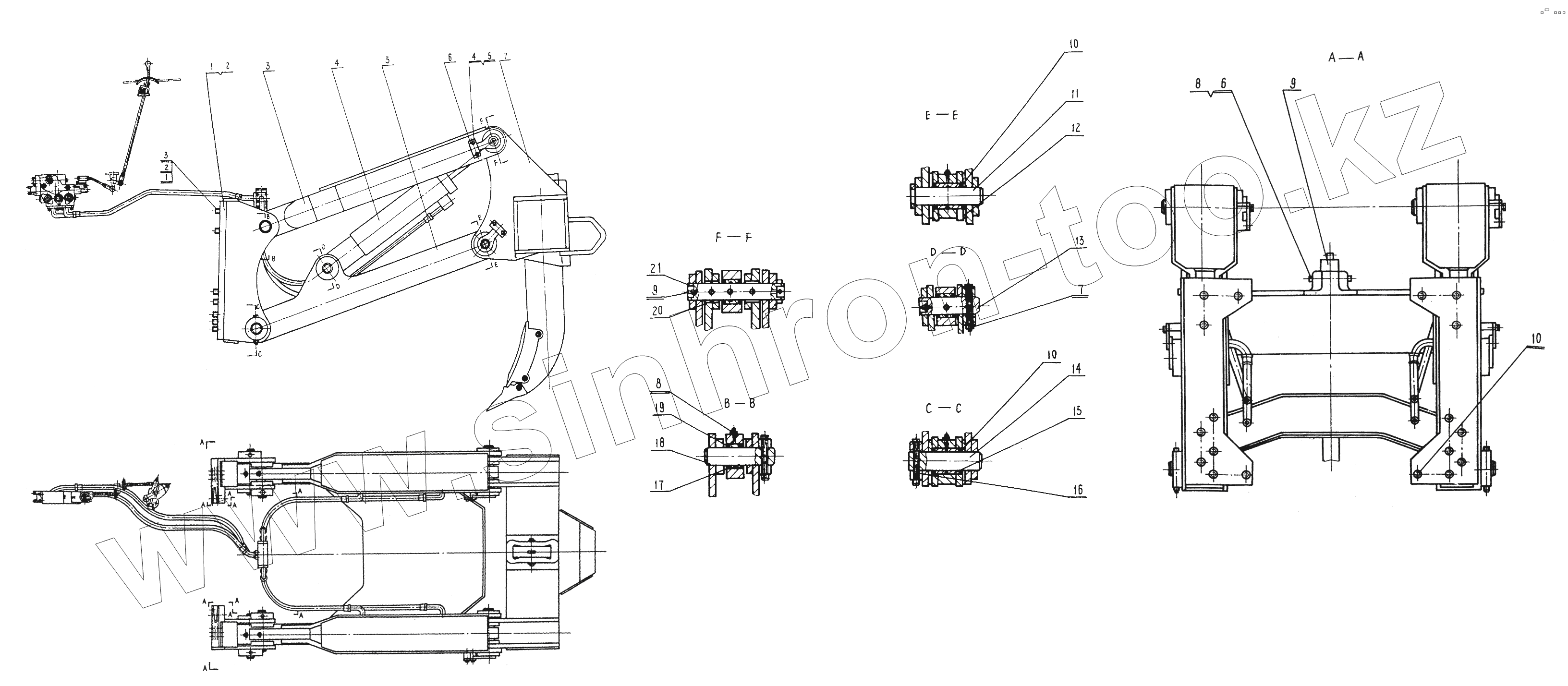

Каталог запасных частей к технике: Shehwa HBXG SD7. 0Т31000 Рыхлительное оборудование

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
31
32
33
34
35
36
37
38
39
40
Позиция на иллюстрации Заводской номер детали Название детали
1 0Т31001 Суппорт, левый
2 0Т31008 Суппорт, правый
3 0131010 Верхняя соединительная рама
4 0Т31070 Гидросистема управления рыхлителем
5 0Т31016 Нижняя соединительная рама
6 0Т31025 Нажимная плита
7 0Т31026 Рыхлительная балка
8 0Т31041 Палец-вал
9 0Т31043 Зуб рыхлителя
10 0К25081 Уплотнительное кольцо
11 0Т31050 Плита Вал
12 0Т31053 Прокладочная прокладка
13 0131054 Палец-вал
14 0Т31055 Палец-вал
15 0131056 Втулка
16 0Т31057 Болт
17 0131058 Втулка
18 0Т31059 Палец-вал
19 0131097 Уплотнительное кольцо
20 0Т31060 Втулка
21 0Т31061 Плита
31 GB897-88 Болт
32 GB93-87 Шайба
33 GB6170-86 Гайка
34 GB93-87 Шайба
35 GB5782-86 Болт
36 GB91-86 Палец
37 GB889-86 Гайка М16
38 GB1153-79 Масленка
39 GBU52-79 Масленка
40 GB5783-86 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
