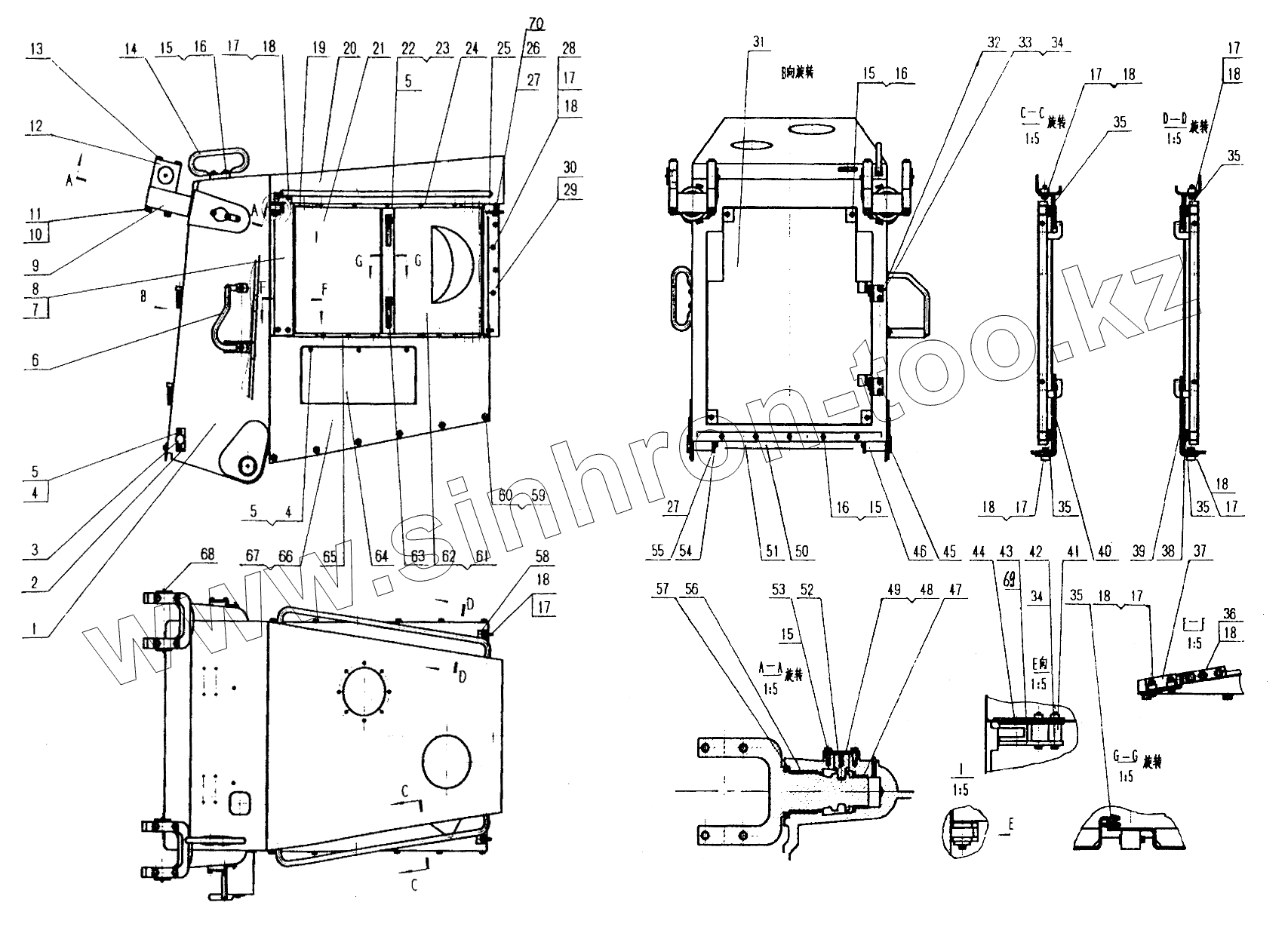

Каталог запасных частей к технике: Shehwa HBXG SD7. 0Т24000 Колпак - передная защитная плита
1
2
3
4
4
5
5
5
6
7
8
9
10
11
12
13
14
15
15
15
15
16
16
16
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
18
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
34
35
35
35
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0Т24001 | Передняя защитная плита в сборе | |
| 2 | 0T06055 | Замочная планка | |
| 3 | 0T06056 | Передний палец | |
| 4 | GB5783-86 | Болт | |
| 5 | GB97.1-85 | Шайба | |
| 6 | 0T06057 | Педаль в сборе | |
| 7 | 0T24007 | Вертикальная плита, левый | |
| 8 | 0T24008 | Вертикальная плита, правый | |
| 9 | 0T06070 | Вилка гидроцилиндра | |
| 10 | GB93-87 | Шайба | |
| 11 | GB6170-86 | Гайка | |
| 12 | 0T06071 | Гнездо гидроцилиндра | |
| 13 | 0T06072 | Болт | |
| 14 | 0T06073 | Рукоятка | |
| 15 | GB97.1-85 | Шайба | |
| 16 | GB5783-86 | Болт | |
| 17 | GB5783-86 | Болт | |
| 18 | GB97.1-85 | Шайба | |
| 19 | 0T24009 | Гнездо пальца | |
| 20 | 0T24012 | Колпак в сборе | |
| 21 | 0T24016 | Дверь в сборе | |
| 22 | GB882-86 | Палец | |
| 23 | GB91-86 | Палец | |
| 24 | 0T24020 | Соединительная плита двери | |
| 25 | 0T06091 | Планка | |
| 26 | GB5782-86 | Болт | |
| 27 | GB97.1-85 | Шайба | |
| 28 | GB6170-86 | Гайка | |
| 29 | 0Т24023 | Соединительная плита панели, левый | |
| 30 | 0Т24024 | Соединительная плита панели, правый | |
| 31 | 0Т24056 | Переднее окно в сборе | |
| 32 | 0Т06101 | Вал петли в сборе | |
| 33 | GB5783-86 | Болт | |
| 34 | GB97.1-85 | Шайба | |
| 35 | 0Т24026 | Суташ | |
| 36 | GB5782-86 | Болт | |
| 37 | 0Т24027 | Кривое гнездо | |
| 38 | 0Т24029 | Плита | |
| 39 | 0Т24030 | Планка в сборе | |
| 40 | 0Т24032 | Планка в сборе | |
| 41 | 0Т06119 | Фиксирующий блок | |
| 42 | GB5782-86 | Болт | |
| 43 | 0Т06120 | Нажимная плита | |
| 44 | 0Т06118 | Резиновый блок | |
| 45 | 0Т06104 | Гнездо пальца | |
| 46 | 0Т06105 | Втулка пальца | |
| 47 | 0Т06107 | Малая втулка | |
| 48 | 0Т06108 | Прокладка | |
| 49 | 0Т06109 | Нажимная крышка | |
| 50 | 0Т24034 | Резиновая плита | |
| 51 | 0Т24035 | Нажимная плита | |
| 52 | 0Т06110 | Фиксированный палец | |
| 53 | GB5783-86 | Болт | |
| 54 | 0Т06106 | Нажимная плита | |
| 55 | GB5782-86 | Болт | |
| 56 | 0Т06111 | Втулка | |
| 57 | HG-692-67 | Масляное уплотнение PD110х140x12 | |
| 58 | 0T06092 | Соединительное, кривое гнездо | |
| 59 | GB5783-86 | Болт | |
| 60 | GB97.1-85 | Шайба | |
| 61 | 0T24036 | Дверь в сборе, левый | |
| 62 | 0T24043 | Дверь в сборе, правый | |
| 63 | 0T24045 | Рукоятка | |
| 64 | 0T40034 | Сваренные детали боковой плиты | |
| 65 | 0T24046 | Соединительная плита | |
| 66 | 0T24047 | Кривая плита в сборе, левый | |
| 67 | 0T24050 | Кривая плита в сборе, правый | |
| 68 | GB1152-79 | Масленка | |
| 69 | 0T24054 | Прокладочная прокладка | |
| 70 | 0T24055 | Прокладочная прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
