Каталог запасных частей к технике: Shehwa HBXG SD7. 0Т22044 Панель приборов в сборе

Тип техники

Марка

Модель

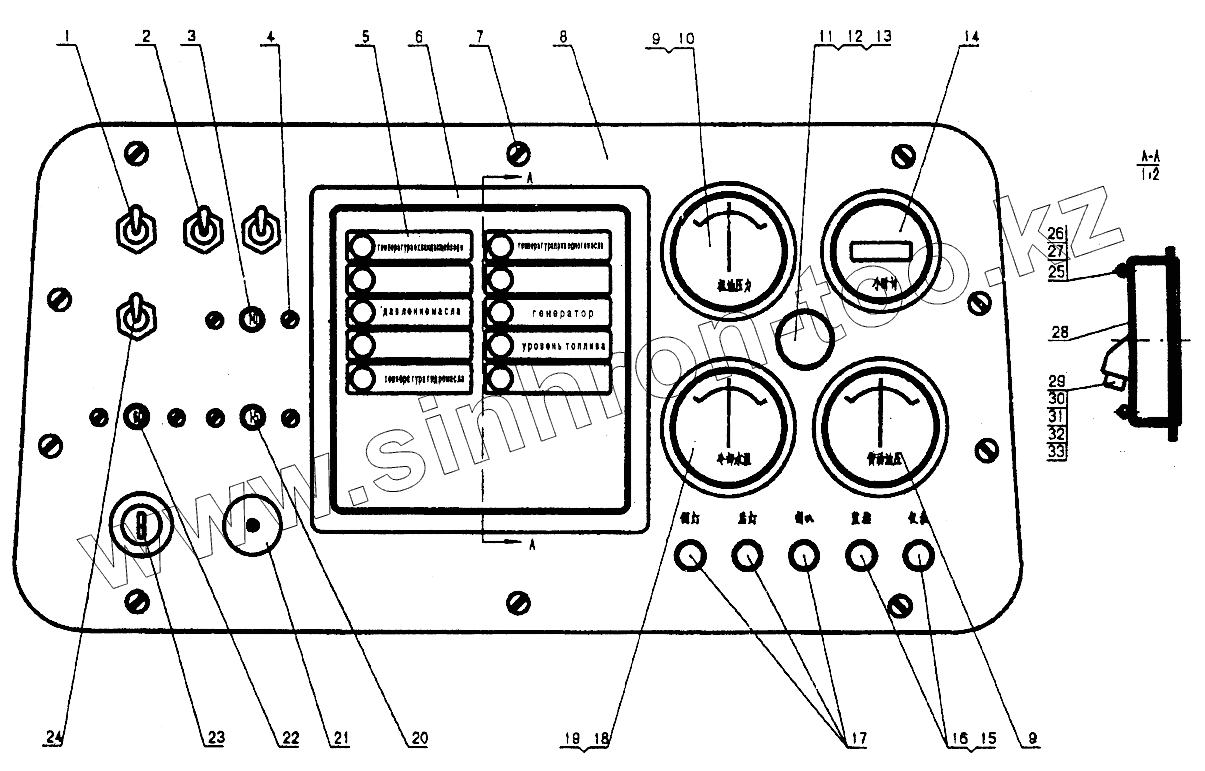

Схема

1

2

3

4

5

6

7

8

9

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1Т21050		Выключатель
2	Выключатель		Выключатель
3	1Т21043		Предохранитель 10А
4	1В03626		Винт
5	1Т21034		Поверхность панели PC
6	1Т21035		Монитор
7	GB67-85		Болт
8	0Т22045		Поверхность панели
9	1К14009		Масляный манометрYY242A
10	0X22046		Пучек приборов
11	1X21045		Гнездо для лампы
12	1X21046		Крышка
13	Лампа		Лампа
14	1X21041		Хронизатор
15	1В03688		Болт-пробка
16	1В03624		Плавкий предохранитель
17	1X21049		Плавкий предохранитель
18	1К14010		Водяной термометр SW242A
19	1X21038		Подсвет
20	1X21044		Прерыватель
21	1В04174		Выключатель в сборе
22	1В03700		Прерыватель
23	1А16028		Пусковой выключатель JK406B
24	1X21048		Выключатель
25	1В03154		Гайка
26	GB97.1-85		Шайба
27	GB93-87		Шайба
28	0X22059		Суппорт
29	1X21052		Сбор деталей
30	1X21053		Втулка
31	1X21054		Крышка
32	1X21055		Зажим
33	1X21056		Завязка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
