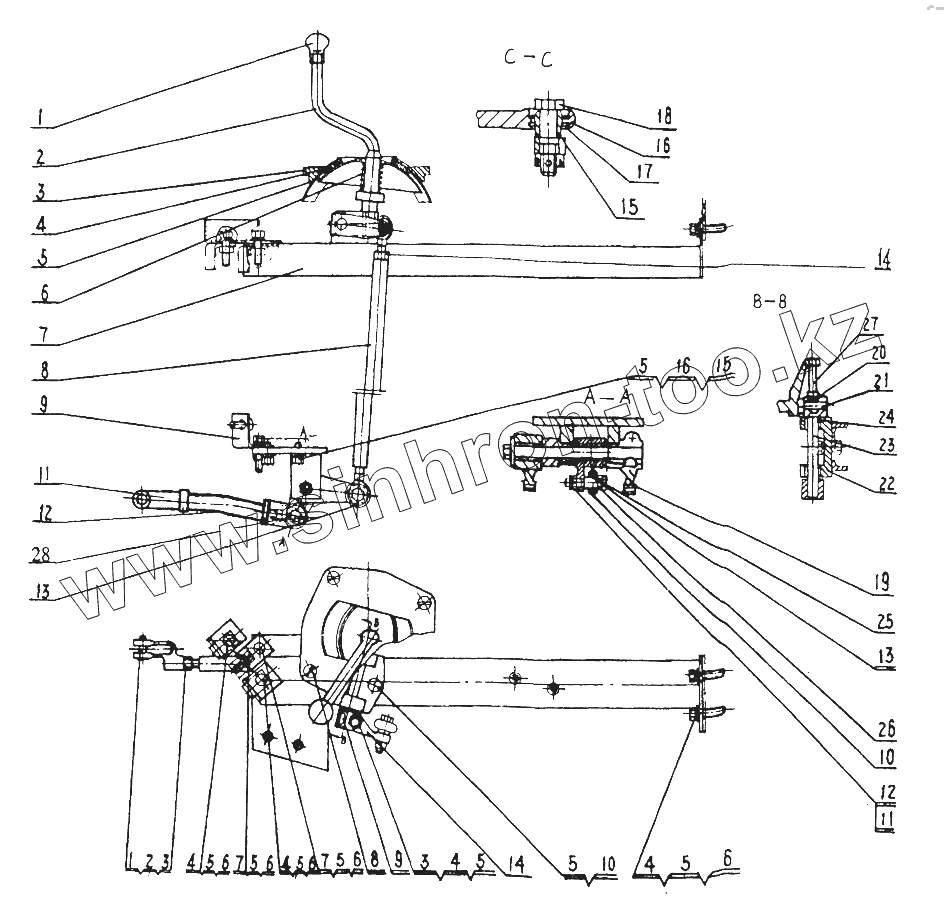

Каталог запасных частей к технике: Shehwa HBXG SD7. 0Т13122 Управление рабочим оборудованием
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
31
32
33
33
34
34
34
34
35
35
35
35
35
35
35
35
36
36
36
36
36
37
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0Т09055 | Рукоятка в сборе | |
| 2 | 0Т13123 | Рычаг управления в сборе | |
| 3 | 0F23003 | Крышка | |
| 4 | 0F23004 | Внешний колпак | |
| 5 | 0F23005 | Внутренний колпак | |
| 6 | 2J7295 | Пружина | |
| 7 | 0Т13126 | Вертикальная плита в сборе | |
| 8 | 0Т13130 | Винтовой болт | |
| 9 | 0Т13131 | Зажим | |
| 10 | GB9161-88 | Подшипник | |
| 11 | 0Т31071 | Зажим на конце рычага | |
| 12 | 0Т13371 | Шатун | |
| 13 | 0К26007 | Конец винтового болта | |
| 14 | 0Т13137 | Конец рычага | |
| 15 | 0F23020 | Прокладка | |
| 16 | 0К26008 | Конец винтового болта, левый | |
| 17 | 0К26006 | Замочное кольцо | |
| 18 | 0F23019 | Сочленовный вал | |
| 19 | 0Т13281 | Коромысло в сборе | |
| 20 | 0F23017 | Палец-вал | |
| 21 | 0F23018 | Проволока | |
| 22 | 0Т13141 | Гнездо вала | |
| 23 | 0Т31076 | Вал | |
| 24 | 0А14035 | Малая втулка | |
| 25 | 0Т10009 | Вал | |
| 26 | 0Т10063 | Втулка | |
| 27 | 0Т13313 | Палец-вал отвала перекоса | |
| 28 | 0Т10011 | Защитный кожух | |
| 31 | GB882-86 | Палец | |
| 32 | GB91-86 | Палец | |
| 33 | GB6170-86 | Гайка | |
| 34 | GB5782-86 | Болт | |
| 35 | GB93-87 | Шайба | |
| 36 | GB95-85 | Шайба | |
| 37 | GB5783-86 | Болт | |
| 38 | GB818-85 | Винт | |
| 39 | GB1098-79 | Шпонка | |
| 40 | GB5783-86 | Болт | |
| 41 | GB6178-86 | Гайка | |
| 42 | GB91-86 | Палец | |
| 43 | GB304.5-81 | Откидной подшипник | |
| 44 | GB6170-86 | Гайка | |
| 45 | GB5783-86 | Болт | |
| 46 | GB96-85 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
