Каталог запасных частей к технике: Shehwa HBXG SD7. 0Т13058 Главный предохранительный клапан

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

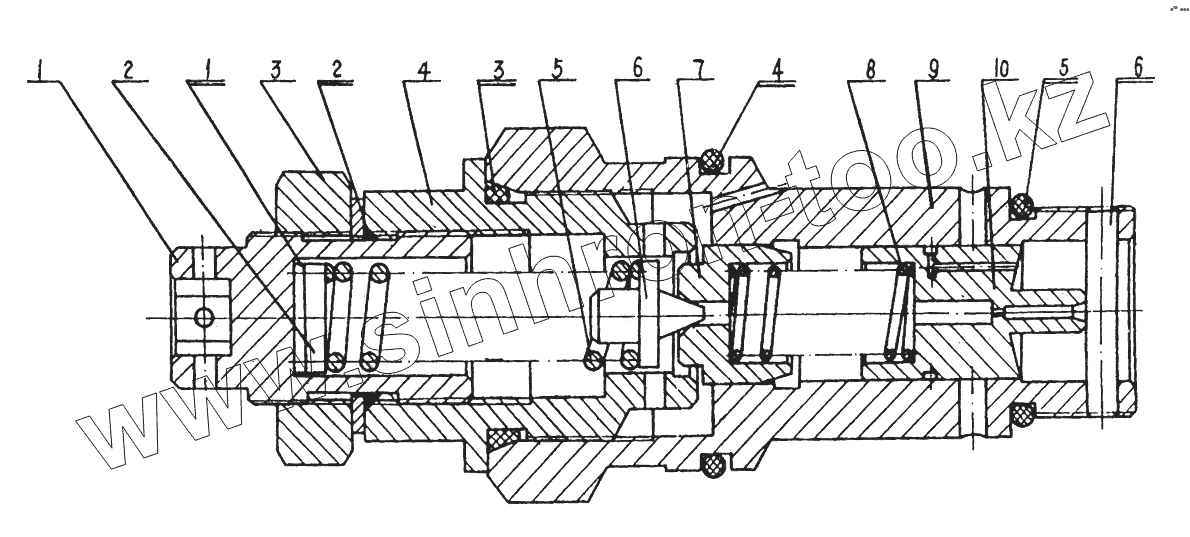

Позиция на иллюстрации	Заводской номер детали		Название детали
1	0Т13059		Регулирующий рычаг
2	0Т13062		Большая шайба
3	0Т13063		Гайка
4	0Т13064		Корпус клапана управления
5	0Т13065		Пружина
6	0Т13066		Сердечник конического клапана
7	0Т13067		Гнездо конического клапана
8	0Т13068		Пружина главного клапана
9	0Т13069		Корпус главного предохранительного клапана
10	0Т13070		Сердечник главного клапана
11	GB96-85		Шайба
12	GB3452.1-82		О-образное уплотнительное кольцо
13	GB3452.1-82		О-образное уплотнительное кольцо
14	GB3452.1-82		О-образное уплотнительное кольцо
15	GB3452.1-82		О-образное уплотнительное кольцо
16	GB879-86		Палец

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
