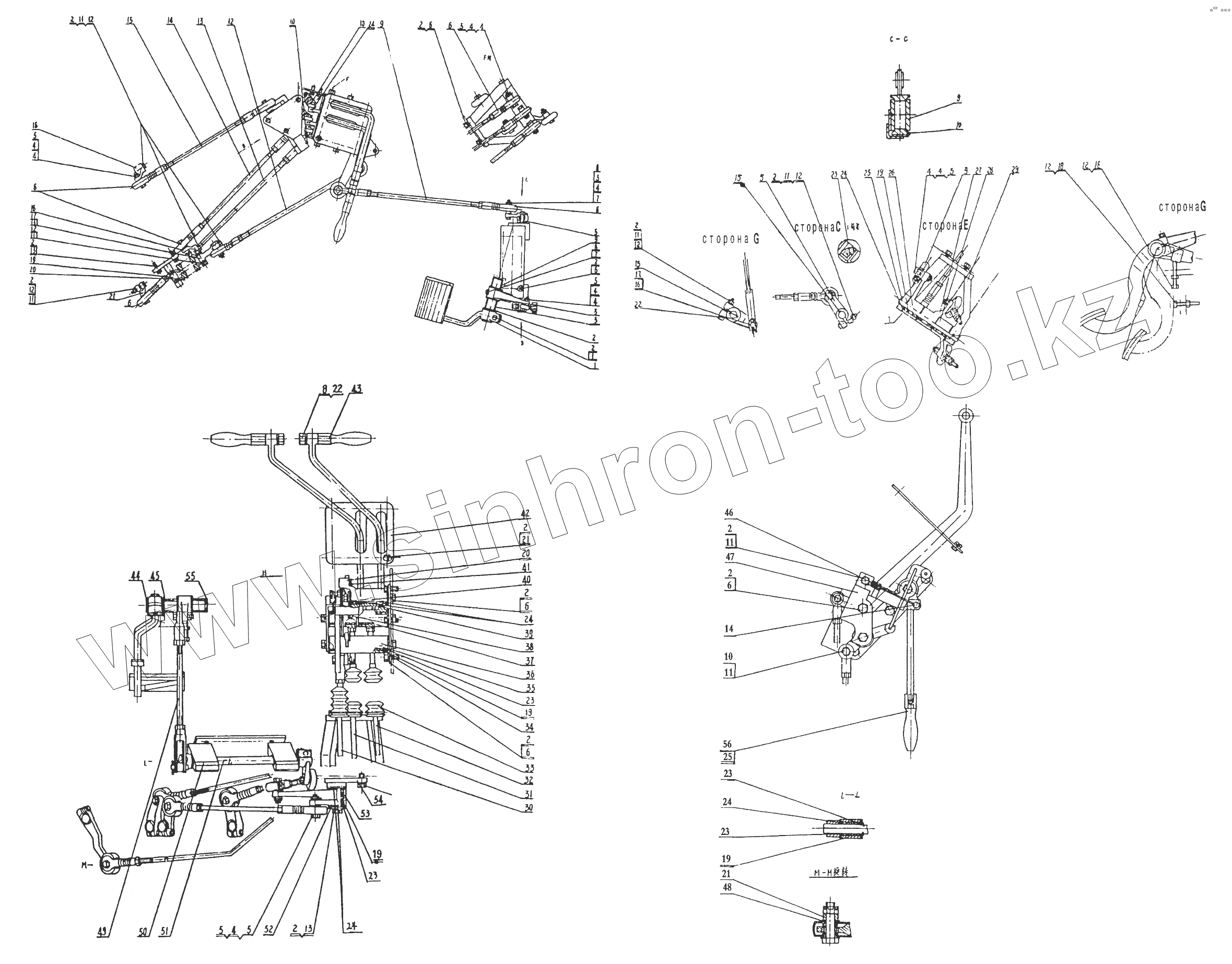

Каталог запасных частей к технике: Shehwa HBXG SD7. 0Т10000 Система управления поворотом и торможением

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
4
5
5
5
6
6
6
7
8
9
9
9
10
10
10
12
12
12
13
14
14
15
16
16
17
18
18
19
19
20
21
21
22
22
23
23
23
23
23
24
24
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
61
62
62
62
62
62
62
62
62
62
62
62
62
62
62
63
63
63
64
64
64
64
64
64
65
65
65
65
66
66
66
66
66
67
68
68
69
70
71
71
71
71
71
71
71
72
72
72
72
72
73
73
73
73
75
76
76
77
79
79
79
80
81
84
85
Позиция на иллюстрации Заводской номер детали Название детали
1 0Т10001 Тормозное ножное коромысло
2 0Т10006 Проставное кольцо
3 0Т10008 Коромысло
4 0Т10009 Вал
5 0Т10010 Коромысло
6 0Т10011 Защитный кожух
7 0Т10012 Вал
8 0Т10007 Перегородка
9 0Т10013 Тормозной средний рычаг
10 0Т10016 Вал
12 0Т10018 Тормозной задний рычаг
13 0Т10020 Блокировочный рычаг
14 0Т10022 Рычаг правого поворота
15 0Т10024 Рычаг левого поворота
16 0Т10026 Коромысло
17 0Т10027 Коромысло
18 0Т10028 Втулка пружины
19 0Т10029 Гнездо блокировочной пружины
20 0Т10032 Блокировочная пружина
21 0Т10033 Коромысло
22 0Т10034 Коромысло
23 0Т09043 Пылеотбойное кольцо
24 0Т10035 Проставное кольцо
25 0Т10036 Вал
26 0Т10037 Коромысло левого поворота
27 0Т10038 Коромысло правого поворота
28 0Т10039 Остановочное коромысло
29 0Т10040 Суппорт вала
30 0Т10064 Блокировочный нажимной рычаг
31 0Т10066 Нажимной рычаг правого поворота
32 0Т10068 Нажимной рычаг левого поворота
33 0Т10045 Пылеотбойный колпак
34 0Т10046 Боковая соединительная плита
35 0Т10047 Вал
36 0Т10048 Коромысло
37 0Т10052 Рычаг управления, левый
38 0Т10057 Рычаг управления, правый
39 0Т10085 Остановочная рукоятка
40 0Т10060 Вал
41 0Т10061 Шатун
43 0А10093 Рукоятка в сборе
44 0Т10069 Вал
45 0А03050 Уплотнительное кольцо
46 0Т10071 Пружина
47 0Т10072 Суппорт вала
48 0Т10063 Втулка
49 0Т10075 Тормозной передний рычаг
50 0Т10077 Тормозной передний суппорт
51 0Т10070 Вал
52 0Т10080 Нажимная плита
53 0Т10059 Коромысло
54 0Т10081 Тормозной задний суппорт
55 0Т10092 Пробка
56 0Т10096 Рукоятка в сборе
61 GB5782-86 Болт
62 GB93-87 Шайба
63 GB290-89 Подшипник
64 GB91-86 Палец
65 GB6178-86 Гайка
66 GB5782-86 Болт
67 GB70-85 Болт
68 GB93-87 Шайба
69 GB290-89 Подшипник
70 GB91-86 Палец
71 GB5782-86 Болт
72 GB6170-86 Гайка
73 GB5782-86 Болт
74 GB5782-86 Болт
75 GB1099-79 Шпонка
76 GB91-86 Палец
77 GB88-86 Палец-вал
78 GB5782-86 Болт
79 GB290-89 Подшипник
80 GB91-86 Палец
81 GB818-85 Винт
82 GB5782-86 Болт
83 GB894.2-86 Кольцо упорное
84 GB91-86 Палец
85 GB6172-86 Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
