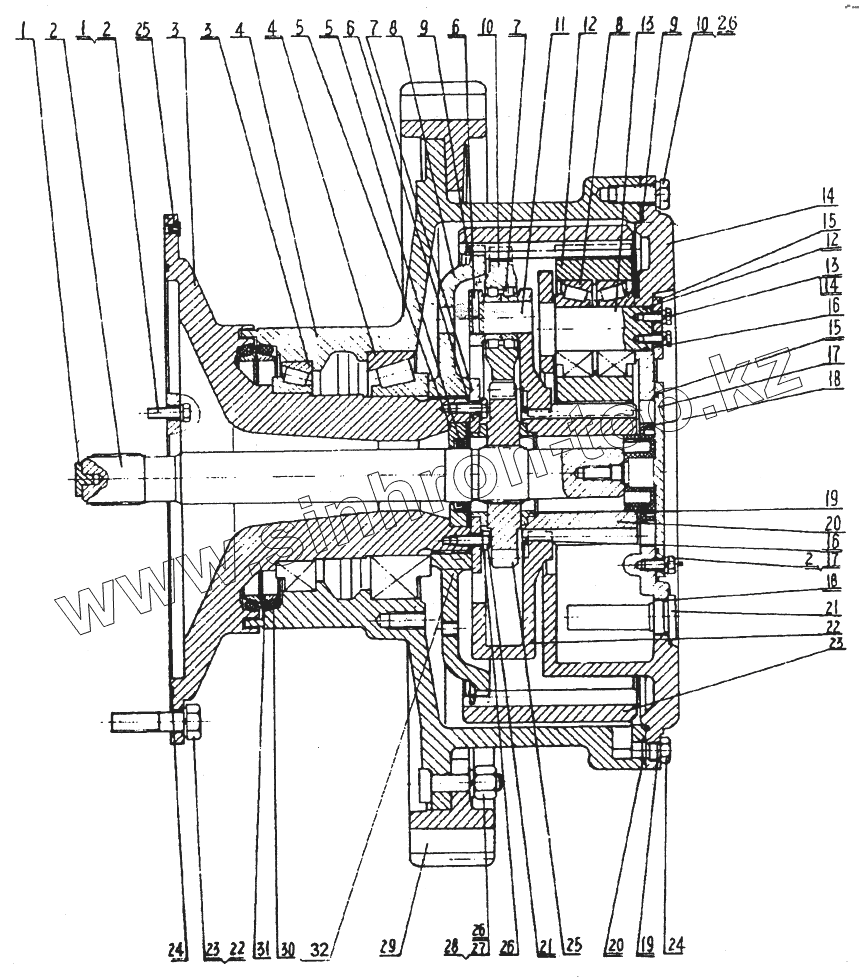

Каталог запасных частей к технике: Shehwa HBXG SD7. 0Т05000 Конечная передача
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
41
42
43
44
45
46
47
48
49
50
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB5783-86 | Болт | |
| 2 | GB93-76 | Шайба | |
| 3 | GB297-84 | Подшипник | |
| 4 | GB297-84 | Подшипник | |
| 5 | HG4-692-67 | Масляное уплотнение | |
| 6 | GB879-86 | Палец | |
| 7 | GB284-87 | Подшипник | |
| 8 | GB297-84 | Подшипник | |
| 9 | GB3452.1-S2 | О-образное уплотнительное кольцо | |
| 10 | GB5783-86 | Болт | |
| 11 | 0Т05012 | Вал планетарной шестерни переднего ряда | |
| 12 | GB3452.1-82 | О-образное уплотнительное кольцо | |
| 13 | GB5783-86 | Болт | |
| 14 | GB93-76 | Шайба | |
| 15 | GB3452.1-82 | О-образное уплотнительное кольцо | |
| 16 | GB894.1-86 | Кольцо упорное | |
| 17 | GB5783-86 | Болт | |
| 18 | GB3452.1-82 | О-образное уплотнительное кольцо | |
| 19 | GB3452.1-82 | О-образное уплотнительное кольцо | |
| 20 | GB3452.1-82 | О-образное уплотнительное кольцо | |
| 21 | GB5783-86 | Болт | |
| 22 | GB5782-86 | Болт | |
| 23 | GB/T1230-91 | Шайба | |
| 24 | GB3452.1-82 | О-образное уплотнительное кольцо | |
| 25 | GB5783-86 | Болт | |
| 26 | GB/T1230-91 | Шайба | |
| 27 | 0Т05031 | Болт | |
| 28 | 0Т05032 | Гайка | |
| 29 | 0Т05033 | Сегмент | |
| 30 | 0Т05034 | О-образное уплотнительное кольцо | |
| 31 | 0Т05035 | О-образное уплотнительное кольцо | |
| 32 | 0Т05037 | Цилиндрический палец | |
| 41 | 0Т05001 | Прокладка торца вала | |
| 42 | 0Т05002 | Вал конечной передачи | |
| 43 | 0Т05004 | Опорный диск | |
| 44 | 0Т05005 | Ступица | |
| 45 | 0Т05006 | Гнездо для масляного уплотнения | |
| 46 | 0Т05007 | Прокладочная прокладка | |
| 47 | 0Т05008 | Нажимная плита | |
| 48 | 0Т05036 | Соединительный диск | |
| 49 | 0Т05010 | Упорное палец | |
| 50 | 0Т05011 | Планетарная шестерня переднего ряда | |
| 52 | 0Т05013 | Планетарная шестерня заднего ряда | |
| 53 | 0Т05014 | Вал планетарной шестерни заднего ряда | |
| 54 | 0Т05015 | Планетарная рама заднего ряда | |
| 55 | 0Т05016 | Фиксированная плита | |
| 56 | 0Т05017 | Прокладочная прокладка | |
| 57 | 0Т05018 | Задняя крышка | |
| 58 | 0Т05019 | Ограничитель | |
| 59 | 0Т05020 | Торцевая прокладка | |
| 60 | 0Т05021 | Солнечная шестерня заднего ряда | |
| 61 | 0Т05022 | Заправочная пробка | |
| 62 | 0Т05026 | Планетарная рама переднего ряда | |
| 63 | 0Т05027 | Зубчатый венец | |
| 64 | 0Т05028 | Сливная пробка | |
| 65 | 0Т05029 | Солнечная шестерня переднего ряда | |
| 66 | 0Т05030 | Стопорная шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
