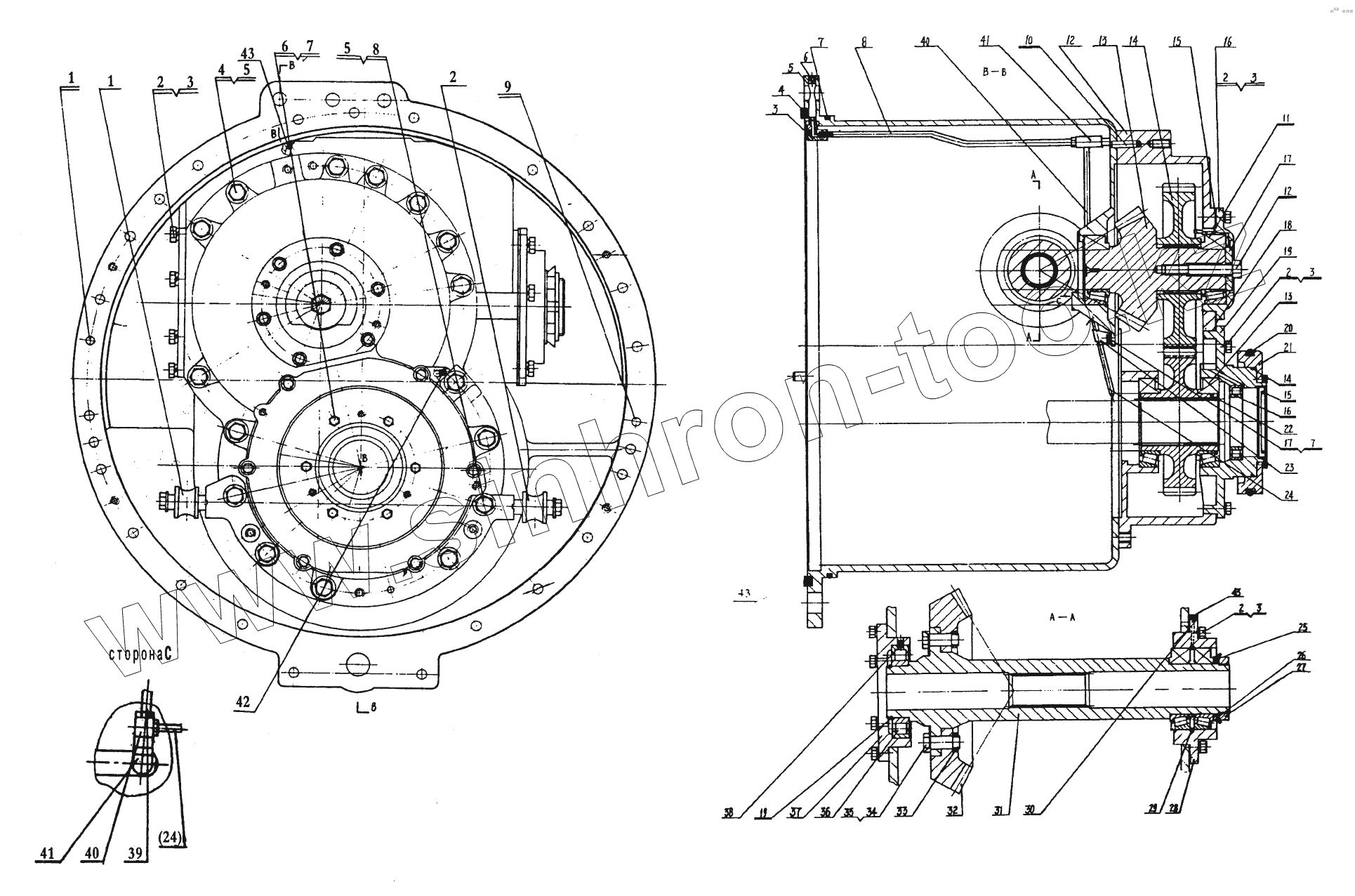

Каталог запасных частей к технике: Shehwa HBXG SD7. 0Т03200 Центральная передача
1
2
3
4
5
6
7
8
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
41
42
43
43
43
44
51
52
52
52
52
53
53
53
53
54
55
55
56
57
57
58
59
60
61
62
63
64
65
66
67
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0Т03237 | Суппорт правый | |
| 2 | 0Т03241 | Суппорт левый | |
| 3 | 0Т03201 | Прямоугольный штуцер | |
| 4 | 0Т03202 | Прямоугольный штуцер | |
| 5 | 0Т03203 | Корпус центральной передачи | |
| 6 | 0Т04025 | Масляная пробка | |
| 7 | 0Т03204 | 0-образное уплотнительное кольцо | |
| 8 | 0Т03243 | Масляная труба I | |
| 12 | 0Т03207 | Малый картер | |
| 13 | 0Т03208 | Малая коническая шестерня | |
| 14 | 0Т03209 | Ведомая шестерня | |
| 15 | 0Т03210 | Прокладочная прокладка | |
| 16 | 0Т03211 | Гнездо подшипника | |
| 17 | 0Т03212 | Крышка | |
| 18 | 0Т03213 | Прокладочная прокладка | |
| 19 | 0Т03214 | Гнездо подшипника ведущей шестерни | |
| 20 | 0Т03215 | О-образное уплотнительное кольцо | |
| 21 | 0Т03216 | Торцевая крышка | |
| 22 | 0Т03217 | Ведущая шестерня | |
| 23 | 0Т03218 | Хомут | |
| 24 | 0Т03248 | Масляная труба III | |
| 25 | 0Т03219 | Большая шайба | |
| 26 | 0Т03220 | Замочная шайба | |
| 27 | 0Т03221 | Замочная гайка | |
| 28 | 0Т03222 | Гнездо подшипника, левый | |
| 29 | 0Т03259 | Подшипник | |
| 30 | 0Т03225 | Прокладочная прокладка | |
| 31 | 0Т03226 | Главный приводной вал | |
| 32 | 0Т03227 | Большая коническая шестерня | |
| 33 | 0Т03228 | Четырехгранная гайка | |
| 34 | 0Т03229 | Болт | |
| 35 | 0Т03230 | Запорная прокладка | |
| 36 | 0Т03231 | Подшипник | |
| 37 | 0Т03232 | Гнездо подшипника, правый | |
| 38 | 0Т03233 | Фиксированный палец | |
| 39 | 0Т03250 | Масляная труба II | |
| 40 | 0Т03234 | Прямоугольный штуцер | |
| 41 | 0Т03235 | Прямоугольный штуцер | |
| 42 | 0Т03236 | Пробка | |
| 43 | 0Т03322 | Большое О-образное кольцо | |
| 44 | 0Т03255 | Кольцо | |
| 51 | GB119-86 | Палец | |
| 52 | GB5783-86 | Болт | |
| 53 | GB93-76 | Шайба | |
| 54 | GB5782-86 | Болт | |
| 55 | GB93-76 | Шайба | |
| 56 | GB5783-86 | Болт | |
| 57 | GB93-76 | Шайба | |
| 58 | GB32-76 | Болт | |
| 59 | GB119-86 | Палец | |
| 60 | GB119-86 | Палец | |
| 61 | GB297-84 | Подшипник | |
| 62 | GB5783-86 | Болт | |
| 63 | GB297-84 | Подшипник | |
| 64 | GB3452.1-82 | О-образное уплотнительное кольцо | |
| 65 | HG4-692-67 | Масляное уплотнение | |
| 66 | GB283-87 | Подшипник 32117 | |
| 67 | GB5783-86 | Болт | |
| 69 | GB894.2-86 | Кольцо упорное |
