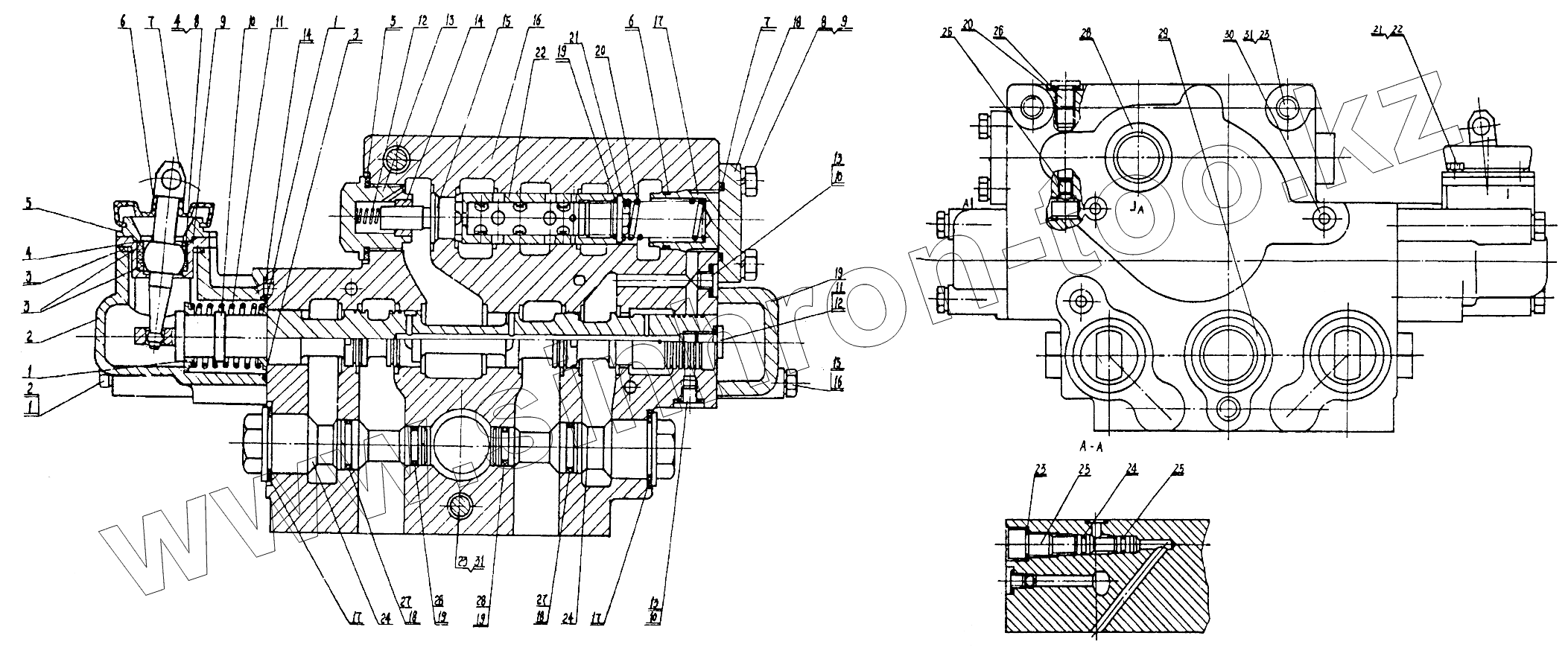

Каталог запасных частей к технике: Shehwa HBXG SD7. 0132227 Реверсивный клапан перекоса
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
27
28
28
30
41
42
43
43
44
45
46
47
48
49
50
50
51
52
53
53
54
55
56
57
57
58
58
59
59
59
60
61
62
63
63
64
65
66
68
69
71
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0Т13072 | Гнездо пружины | |
| 2 | 0Т13073 | Защитный колпак | |
| 3 | 0Т13074 | Фиксирующее гнездо | |
| 4 | 0Т13075 | Прокладка | |
| 5 | 0Т13076 | Крышка | |
| 6 | 0Т13077 | Пылеотбойный колпак | |
| 7 | 0Т13078 | Стержень-поводок | |
| 8 | 0Т13079 | Уплотнительное кольцо | |
| 9 | 0Т13080 | Гнездо | |
| 10 | 0131088 | Рычаг клапана | |
| 11 | 0Т13082 | Спускная пружина | |
| 12 | 0Т13083 | Пружина нагрузочного клапана | |
| 13 | 0Т13084 | Гнездо клапана | |
| 14 | 0Т13085 | Втулка | |
| 15 | 0Т13086 | Сердечник конического клапана | |
| 16 | 0Т32228 | Корпус клапана | |
| 17 | 0132229 | Гнездо пружины | |
| 18 | 0Т13089 | Нажимная плита | |
| 19 | 0131089 | Защитный колпак | |
| 20 | 0132230 | Приоритетная пружина | |
| 21 | 0132231 | Пробка | |
| 22 | 0132232 | Рычаг приоритетного клапана | |
| 23 | 0132233 | Болт-шпилька | |
| 24 | 0Т13099 | Длинная пробка | |
| 25 | 0Т13101 | Золотник | |
| 26 | 0132234 | Дроссельная пробка | |
| 27 | 0Т13316 | Упорный палец | |
| 28 | 0Т13317 | Упорный палец | |
| 30 | GB3452.1-82 | О-образное уплотнительное кольцо | |
| 41 | GB5782-86 | Болт | |
| 42 | GB93-87 | Шайба | |
| 43 | GB3452.1-82 | О-образное уплотнительное кольцо | |
| 44 | GB3452.1-82 | О-образное уплотнительное кольцо | |
| 45 | JB982-77 | Шайба | |
| 46 | GB3452.1-82 | О-образное уплотнительное кольцо | |
| 47 | GB3452.1-82 | О-образное уплотнительное кольцо | |
| 48 | GB5783-86 | Болт | |
| 49 | GB93-87 | Шайба | |
| 50 | JB1001-77 | Болт-пробка | |
| 51 | JB1001-77 | Болт-пробка | |
| 52 | JB982-77 | Шайба | |
| 53 | JB982-77 | Шайба | |
| 54 | GB3452.1-82 | О-образное уплотнительное кольцо | |
| 55 | GB5783-86 | Болт | |
| 56 | GB93-87 | Шайба | |
| 57 | JB982-77 | Шайба | |
| 58 | GB3452.1-82 | О-образное уплотнительное кольцо | |
| 59 | GB3452.1-82 | О-образное уплотнительное кольцо | |
| 60 | JB1001-77 | Болт-пробка | |
| 61 | GB5782-86 | Болт | |
| 62 | GB93-87 | Шайба | |
| 63 | JB982-77 | Шайба | |
| 64 | GB3452.1-82 | О-образное уплотнительное кольцо | |
| 65 | GB3452.1-82 | О-образное уплотнительное кольцо | |
| 66 | JB982-77 | Шайба | |
| 68 | GB3452.1-82 | О-образное уплотнительное кольцо | |
| 69 | GB3452.1-82 | О-образное уплотнительное кольцо | |
| 71 | GB901-88 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
