Каталог запасных частей к технике: Shantui SL-50W. SINGLE HANDLE PILOT VALVE

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

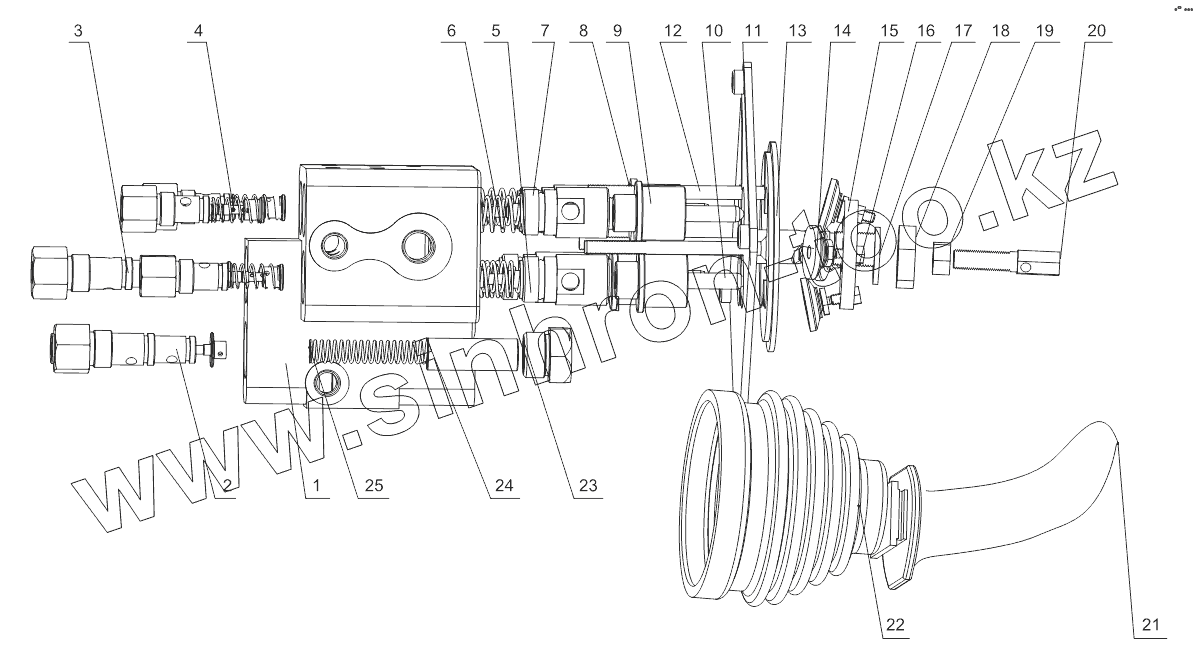

Позиция на иллюстрации	Заводской номер детали		Название детали
1	DXS-08		Valve body
2	DJS-2.05		Order manifolds
3	DJS-2.04		Measure unit
4	DJS-1.04		Measure unit
5	DXS-10		Strut components
6	DJS-1.03		Spring
7	DXS-12		Strut components
8	DXS-11		Bush ring
9	DXS-13		Electromagnet
10	DXS-05		Pressure sales group
11	DXS-07		Mounting plate unit
12	GB70.1		Bolt
13	DXS-06		Cover plate
14	DXS-03		Pressure plate unit
15	DXS-04		Mount plate
16	GB6170		Nut
17	GB848		Washer
18	GB6173		Nut
19	GB6170		Nut
20	DXS-02		Handle joints
21	DXS-01		Handle components
22	DXS-09a		Rubber cover
23	DXS-16		Screw plug
24	DXS-17		Guide sleeve
25	DJS-2.07a		Spring
